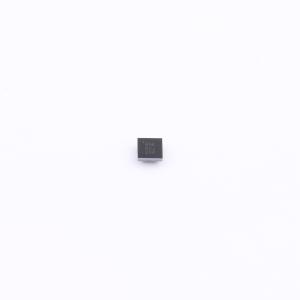

MAX1819EBL33+T
输入5.5V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低 dropout 线性稳压器可在 2.5V 至 5.5V 电源下工作，可提供 500mA 负载电流，dropout 低至 120mV。高精度（±1%）输出电压可预设为内部微调电压，也可通过外部电阻分压器从 1.25V 调节至 5V。内部 PMOS 传输晶体管使低 125μA 电源电流与负载无关，适用于便携式电池供电设备。
- 商品型号
- MAX1819EBL33+T
- 商品编号
- C3751915
- 商品封装
- UCSP-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V；1.25V~5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 220mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 250uA | |
| 噪声 | 115uVrms | |
| 特性 | PG脚；短路保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MAX1819是一款低压差、低静态电流线性稳压器，主要为电池供电应用而设计。该器件可提供高达500mA的负载电流，并具备预设输出电压可选。
商品特性
- MAX1819低压差线性稳压器的供电电压范围为2.5V至5.5V，能保证在仅120mV的低压差下提供500mA的负载电流。
- 高精度（±1%）输出电压可预设为内部微调电压，也可通过外部电阻分压器在1.25V至5V范围内进行调节。
- 内部PMOS传输晶体管使仅125μA的低电源电流不受负载影响。
- 低电平有效、开漏复位输出，用于指示输出是否超出稳压范围。
- 关断电流低至0.1μA。
- 具备短路保护功能。
- 具备热关断保护功能。
- 该器件采用微型6引脚UCSP封装。
- 保证输出电流达500mA
- 500mA负载时低压差仅120mV
- 初始输出精度为±1%
- 预设输出电压为1.5V、1.8V、2V、2.5V、3.3V、5V
- 输出电压可在1.25V至5V范围内调节
- 具备电源正常输出
- 接地电流低至125μA
- 关断电流低至0.1μA
- 具备热过载保护功能
- 具备输出电流限制功能
- 采用微型840mW 6引脚UCSP封装
应用领域
- 笔记本电脑
- 蜂窝电话和无绳电话
- 个人数字助理（PDA）
- 掌上电脑
- 基站
- USB集线器
- 扩展坞
