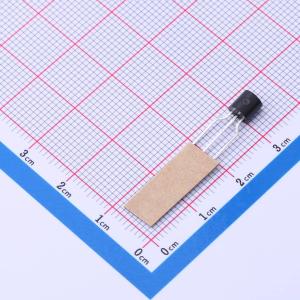

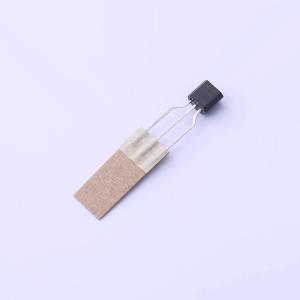

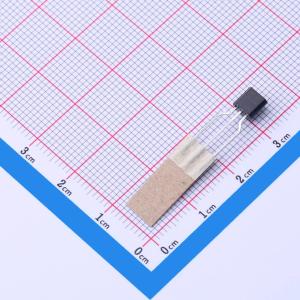

温馨提醒：图片仅供参考，商品以实物为准

L79L05ACZ-TR

5V 100mA 20V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 三端负电压调节器采用内部限流和热关断功能，基本不会损坏。若配备足够的散热片，可提供高达100 mA的输出电流。适用于广泛的应用领域，作为固定电压调节器，可用于本地或板载调节，以消除与单点调节相关的噪声和分配问题。此外，还可与功率传输元件配合使用，制作大电流电压调节器。用作齐纳二极管/电阻组合的替代品时，通常可有效改善输出阻抗约两个数量级，同时降低静态电流和噪声。
品牌名称: ST(意法半导体)
商品型号: L79L05ACZ-TR
商品编号: C3749639
商品封装: TO-92-3
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

L79L系列三端负电压稳压器采用内部限流和热关断功能，使其基本不会损坏。如果配备足够的散热片，它们可提供高达100 mA的输出电流。该系列产品旨在作为固定电压稳压器，广泛应用于各种场景，包括本地或板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们还可与功率传输元件配合使用，制成大电流电压稳压器。L79L系列可替代齐纳二极管/电阻组合，通常能将输出阻抗有效改善约两个数量级，同时降低静态电流和噪声。

商品特性

输出电流高达100 mA
输出电压为 -5 V、-8 V、-12 V、-15 V
热过载保护
短路保护
无需外部元件
输出容差 ± 4%

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	负极
	工作电压	20V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	49dB@(120Hz)
	压差	1.7V

	属性	参数值
	静态电流(Iq)	6mA
	噪声	40uVrms
	功能特性	热关断；短路保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
