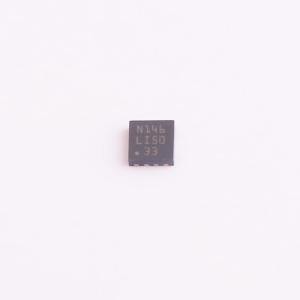

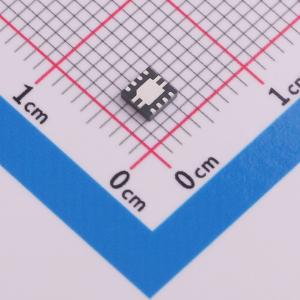

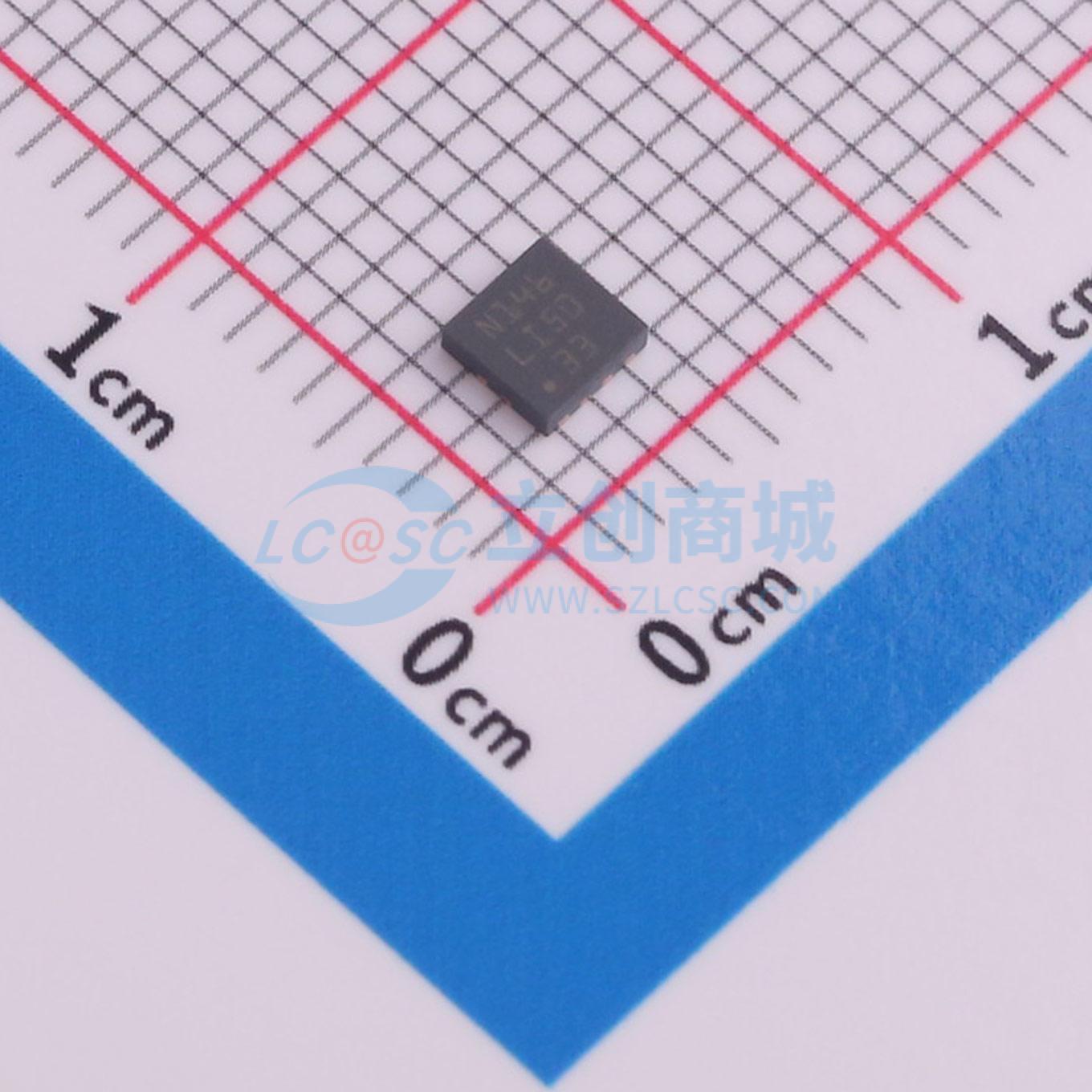

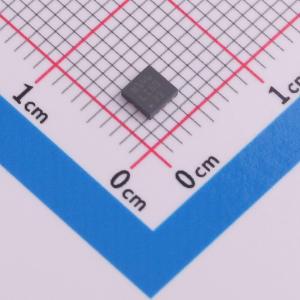

温馨提醒：图片仅供参考，商品以实物为准
LDLN050PU33R
3.3V 500mA 6.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LDLN050是一款500 mA的低压差线性稳压器（LDO），设计用于多种环境。它采用了极低电阻的传输元件（PMOS），在开启时速度极快。凭借其低噪声设计，LDLN050可用于为工业应用中对噪声敏感的电路（如传感器、微控制器（MCU）和无线集成电路（IC））供电
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDLN050PU33R
- 商品编号
- C3750681
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) | |
| 压差 | 190mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 48uA | |
| 噪声 | 13uVrms | |
| 特性 | 带使能；过流保护；欠压锁定；过热保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDLN050是一款500 mA的低压差线性稳压器（LDO），设计用于多种环境。LDLN050具有极低电阻的传输元件（PMOS），在开启时速度极快。 由于其低噪声设计，LDLN050可用于为工业应用中对噪声敏感的电路供电，如传感器、微控制器（MCU）和无线集成电路（IC）。 该LDO的低电流消耗（典型值为48 μA）也适用于电池供电的应用。 在可调版本中，输出电压可设置为1.25 V至6 V之间的任意所需值。根据需求，还可提供1.0 V至4.3 V（以0.1 V为步进）的固定电压版本。 仅在固定电压版本中，可将外部电容连接到CNR引脚，以进一步降低稳压输出电压的噪声。 LDLN050采用DFN8（3×3 mm）封装。
商品特性
- 输入电压范围：2.7 V至6.5 V
- 极低的输出电压噪声：13 μVRMS/VOUT
- 低静态电流：典型值48 μA
- 保证输出电流为500 mA
- 快速启动时间：50 µs
- 高电源抑制比（PSRR）：100 Hz时为65 dB
- 环境工作温度范围：-40 °C至125 °C
- 极低的压差：最大输出电流时为190 mV
- 可调输出电压（1.25 V至6 V）或根据需求提供固定输出电压（1.0 V至4.3 V）
- 使用低等效串联电阻（ESR）电容时稳定：最小2 µF
- 具有电流限制和热保护功能
- 采用适用于工业应用的DFN8（3×3 mm）标准封装
应用领域
- 低噪声负载点（POL）
- 无线通信
- 工业应用
