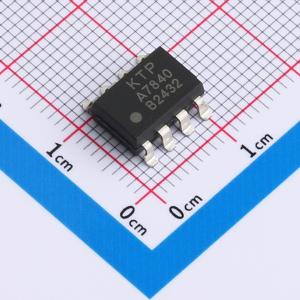

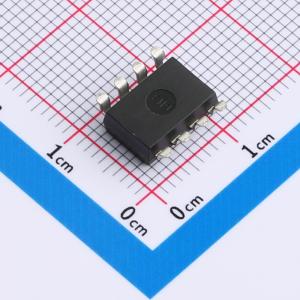

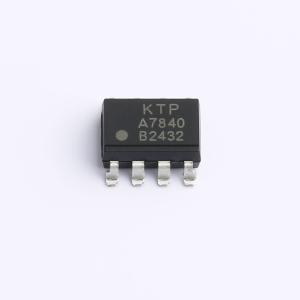

HCPL-7840-C5L0

HCPL-7840隔离放大器专为电子电机驱动器中的电流传感而设计。在典型的实现中，电机电流流过外部电阻器，由此产生的模拟电压降由HCPL-7840感测。在HCPL-7840光隔离栅的另一侧产生差分输出电压。该差动输出电压与电机电流成比例，并可通过使用推荐应用电路中所示的运放转换为单端信号。由于在现代开关逆变器电机驱动器中，几十纳秒内几百伏的共模电压波动很常见，因此，HCPL-7840旨在忽略非常高的共模瞬态压摆率（至少10kV/μs）。 HCPL-7840隔离放大器的高CMR能力提供了在高噪声电机控制环境中准确监控电机电流所需的精度和稳定性，从而在各种类型的电机控制应用中提供更平滑的控制（更少的转矩脉动）。 该产品还可用于在类似严重噪声条件下要求高精度、稳定性和线性度的一般模拟信号隔离应用。对于一般应用，建议使用HCPL-7840（增益误差为 ±5% ）。HCPL-7840采用sigma-delta（∑-Δ ）模数转换器技术、斩波稳定放大器和CMOS IC工艺制造的全差分电路拓扑。总之，这些功能提供了无与伦比的隔离模式噪声抑制，以及出色的失调和增益精度以及随时间和温度变化的稳定性。这种性能采用紧凑、可自动插入、符合行业标准的8-pin DIP封装，也提供SMD8表面贴装选项。

• VCM = 1 000 V时15 kV/μs共模抑制
• 0.00025V/V/℃增益漂移与温度
• 0.3mV输入失调电压
• 100kHz带宽
• 0.004%非线性
• 先进的Sigma-Delta (Σ·Δ) A/D转换器技术
• 全差分电路拓扑
• CMOS IC技术

• 电机相位和轨道电流传感
• 逆变器电流感测
• 开关电源信号隔离
• 通用电流传感和监测
• 通用模拟信号隔离
