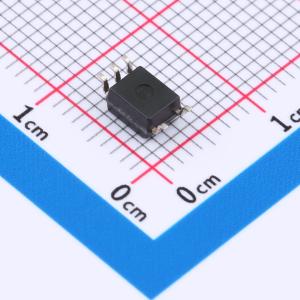

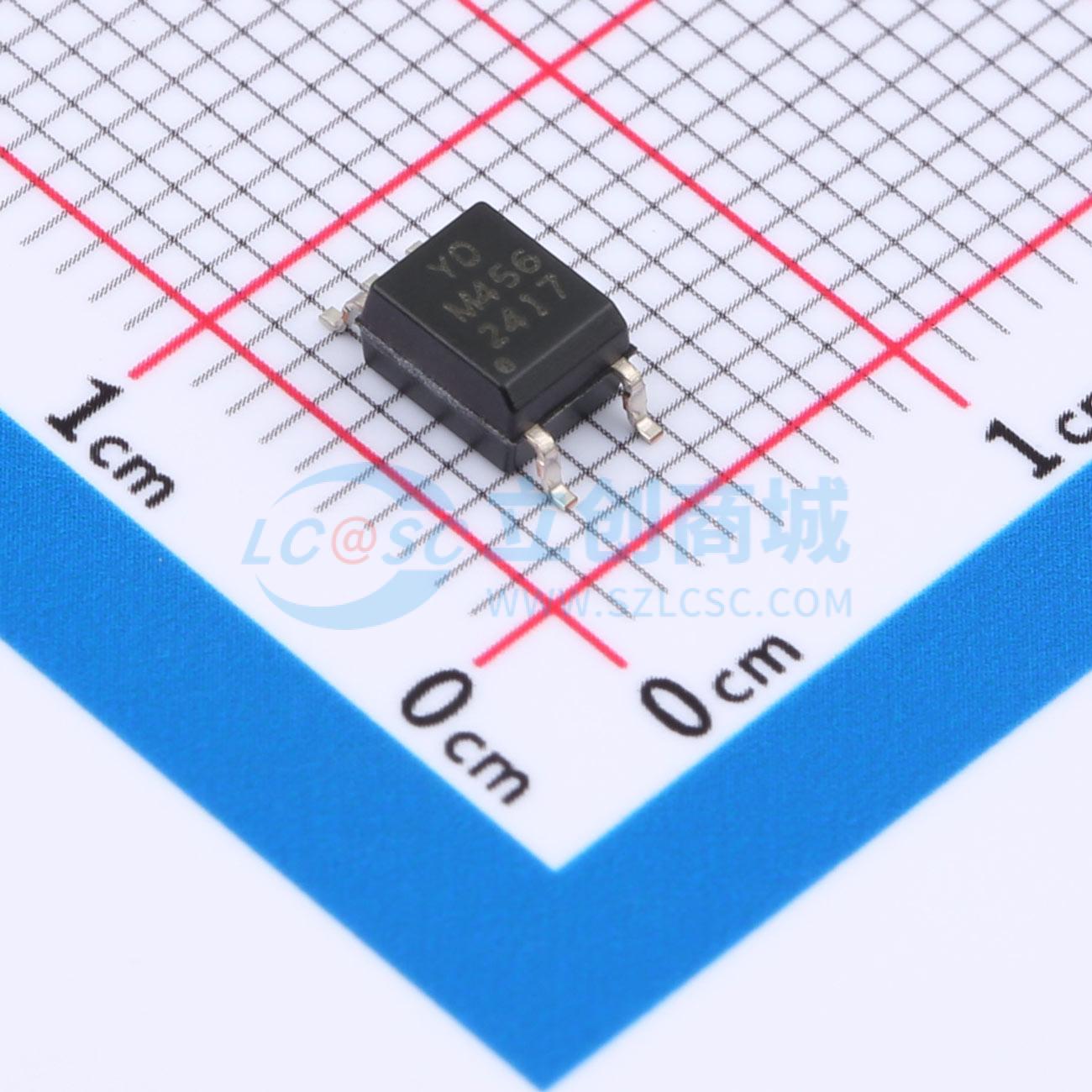

温馨提醒：图片仅供参考，商品以实物为准
HCPL-M456-C5H0
逻辑输出光耦 HCPL-M456-C5H0
- 描述
- HCPL-M456 智能功率模块接口光电耦合器使用光学耦合到高增益光检测器的 GaAsP LED。器件间最小的传播延迟差异使这个光电耦合器成为通过降低开关死区时间改善逆变器效率的理想方案。
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-M456-C5H0
- 商品编号
- C41379066
- 商品封装
- SO-5
- 包装方式
- 编带
- 商品毛重
- 0.236667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 550ns | |
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
商品概述
HCPL-M4 56智能功率模块接口光电耦合器使用光学耦合到高增益光检测器的Ga AsP LED。器件间最小的传播延迟差异使这个光电耦合器成为通过降低开关死区时间改善逆变器效率的理想方案。
商品特性
- 适用于常规IPM应用的工业温度范围： -40°C到100°C
- 最大传输延迟：tPHL = 400ns，tPLH = 550ns
- 最小化脉冲宽度失真：PWD = 370ns
- 极高的共模抑制能力 (CMR)：VcM = 1500V时，为15kV/µs
- IF = 10mA时，CTR＞44%
应用领域
- IPM隔离
- IGBT/MOSFET栅极隔离驱动
- 交流和无刷直流电机驱动
- 工业逆变器
