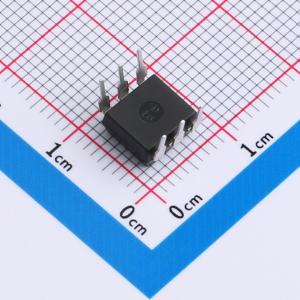

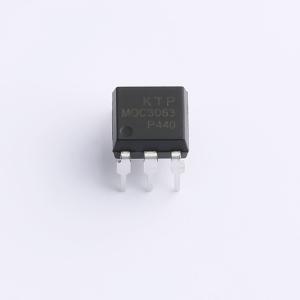

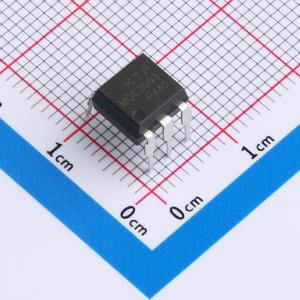

MOC3063
可控硅输出光耦 MOC3063
- 描述
- MOC3063设计用于与分立功率三端双向可控硅开关配合使用，用于逻辑系统与线路供电的设备（例如固态继电器、工业控制器、电机、螺线管）
- 品牌名称
- KTP(科泰普)
- 商品型号
- MOC3063
- 商品编号
- C41379065
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.630769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.5V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 600V | |
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 6 | |
| 浪涌电流 | 1A |
商品概述
MOC303X、MOC304X、MOC306X和MOC308X系列器件均由一个砷化镓红外发光二极管与一个单片硅过零光控双向晶闸管光耦合而成。 它们设计用于逻辑系统与由110至380 VAC线路供电的设备之间的接口，与分立功率双向晶闸管配合使用，这些设备包括固态继电器、工业控制器、电机、螺线管和家用电器等。
商品特性
- 峰值击穿电压 - 250V：MOC303X - 400V：MOC304X - 600V：MOC306X - 800V：MOC308X
- 输入与输出之间具有高隔离电压（Viso = 5000 V rms）
- 过零
应用领域
- 螺线管/阀门控制
- 灯光控制
- 静态功率开关
- 交流电机驱动器
- 电磁接触器
- 温度控制
- 交流电机启动器
