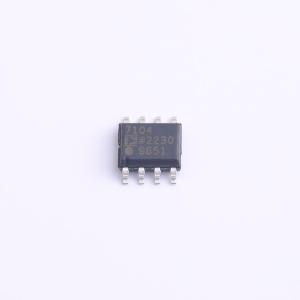

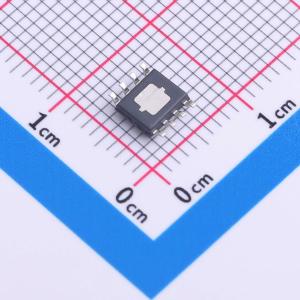

ADP7104ARDZ

一款CMOS低压差线性稳压器，工作电压范围为3.3 V至20 V，可提供高达500 mA的输出电流。这款高输入电压LDO非常适合为工作在19 V至1.22 V电源轨的高性能模拟和混合信号电路进行稳压。采用先进的专有架构，它具有高电源抑制比、低噪声特性，仅需一个1 μF的陶瓷输出电容，就能实现出色的线路和负载瞬态响应。 提供七种固定输出电压选项和一个可调版本，可通过外部反馈分压器将输出电压设置在1.22 V至VIN - VDO之间。 输出噪声电压为15 μV rms，且与输出电压无关。数字电源正常输出信号可让电源系统监控器检查输出电压是否正常。用户可编程的精密欠压锁定功能便于对多个电源进行排序。 提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装。LFCSP封装提供了非常紧凑的解决方案，并且对于需要在小尺寸、薄型封装中输出高达500 mA电流的应用，具有出色的热性能。

• 输入电压范围：3.3 V至20 V
• 最大输出电流：500 mA
• 低噪声：固定输出版本为15 μV rms
• 在10 kHz、VOUT = 3.3 V时，电源抑制比（PSRR）为60 dB
• 反向电流保护
• 低压差：在500 mA时为350 mV
• 初始精度：±0.8%
• 线路、负载和温度范围内的精度：TJ = - 40°C至+ 125°C时为 - 2%至+ 1%；TJ = 0°C至+ 85°C时为 - 1.25%至+ 1%
• 低静态电流[VIN = 5 V]，在500 mA负载下，地电流IGND = 900 μA
• 低关断电流：在VIN = 12 V时< 40 μA，使用小容量μF陶瓷输出电容时稳定
• 七种固定输出电压选项：1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V和9 V
• 可调输出范围：1.22 V至VIN - VDO
• 折返式电流限制和热过载保护
• 用户可编程精密欠压锁定/使能功能
• 电源正常指示
• 8引脚LFCSP和8引脚SOIC封装

• 对噪声敏感的应用稳压：ADC、DAC电路、精密放大器、高频振荡器、时钟和PLL
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
