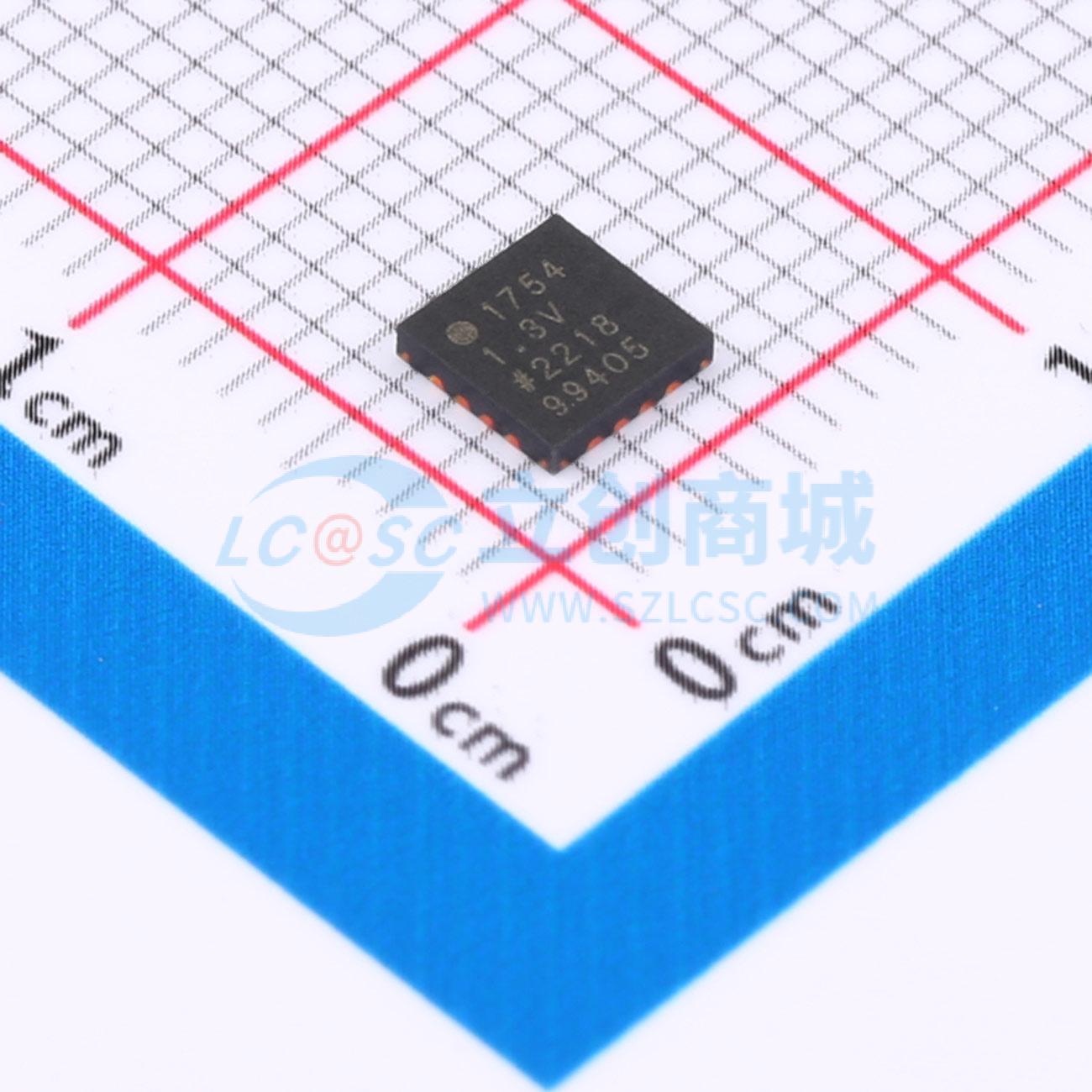

温馨提醒：图片仅供参考，商品以实物为准

ADP1754ACPZ-1.3-R7

1.2A、低Vin、LDO线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1754/ADP1755是低压差（LDO）CMOS线性稳压器，工作电压范围为1.6 V至3.6 V，可提供高达1.2 A的输出电流。这些低输入/输出电压LDO非常适合用于调节工作在2.5 V至1.8 V I/O轨的纳米级FPGA的电压，以及为低至0.75 V的核心电压供电。ADP1754/ADP1755采用先进的专有架构，具备高电源抑制比（PSRR）和低噪声特性，仅使用一个4.7 μF的小型陶瓷输出电容就能实现出色的线性和负载瞬态响应
品牌名称: ADI(亚德诺)
商品型号: ADP1754ACPZ-1.3-R7
商品编号: C3747719
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

ADP1754/ADP1755是低压差（LDO）CMOS线性稳压器，工作电压范围为1.6 V至3.6 V，可提供高达1.2 A的输出电流。这些低输入/输出电压LDO非常适合为工作在2.5 V至1.8 V I/O轨的纳米级FPGA供电，也可用于将核心电压降至0.75 V。ADP1754/ADP1755采用先进的专有架构，具有高电源抑制比（PSRR）和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADP1754提供七种固定输出电压选项。ADP1755为可调版本，可通过外部分压器将输出电压设置在0.75 V至3.3 V之间。ADP1754/ADP1755允许连接外部软启动电容来设置启动时间。数字电源正常输出信号可让电源系统监控器检查输出电压是否正常。 ADP1754/ADP1755采用16引脚、4 mm×4 mm的LFCSP封装，不仅尺寸非常紧凑，而且在小尺寸、薄型封装下，能为需要高达1.2 A输出电流的应用提供出色的热性能。

商品特性

最大输出电流：1.2 A
输入电压范围：1.6 V至3.6 V
低关断电流：<2 μA
极低的压差电压：在1.2 A负载下为105 mV
初始精度：±1%
线性、负载和温度范围内的精度：±2%
七种带软启动功能的固定输出电压选项，范围为0.75 V至2.5 V（ADP1754）
带软启动功能的可调输出电压选项，范围为0.75 V至3.3 V（ADP1755）
高PSRR：1 kHz时为65 dB，10 kHz时为65 dB，100 kHz时为54 dB
0.75 V输出时的均方根噪声为23 μV
使用4.7 μF小型陶瓷输出电容即可稳定工作
出色的负载和线性瞬态响应
限流和热过载保护
电源正常指示
逻辑控制使能
反向电流保护

应用领域

服务器计算机
内存组件
电信设备
网络设备
DSP/FPGA/微处理器电源
仪器设备/数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	3.6V
	输出电压	1.3V
	输出电流	1.2A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	105mV@(1.2A)

	属性	参数值
	静态电流(Iq)	400uA
	噪声	-
	特性	带使能；PG脚；过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
