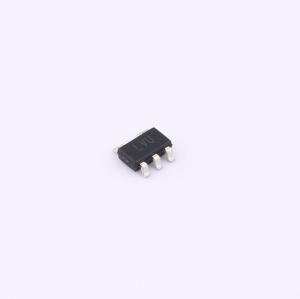

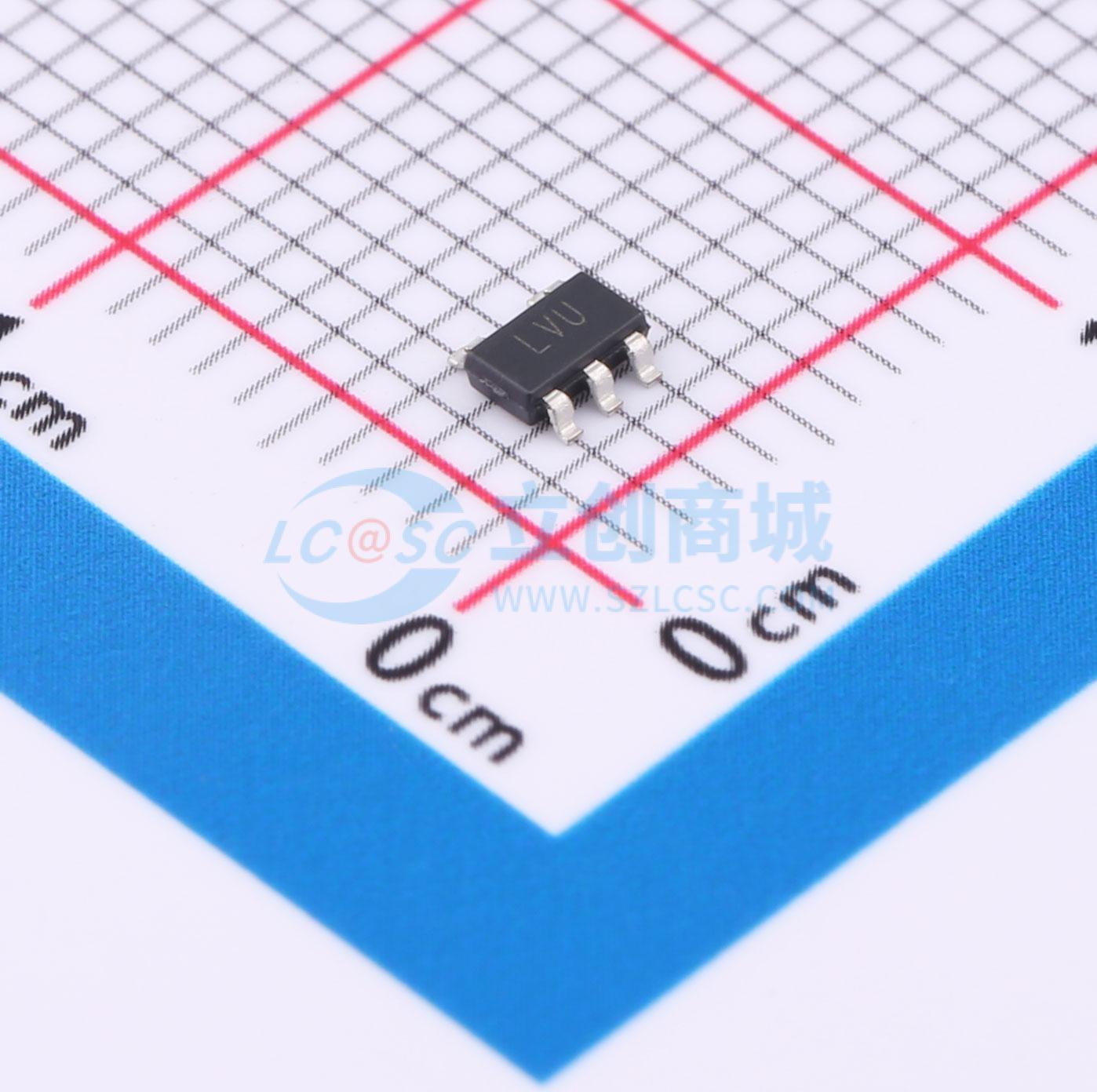

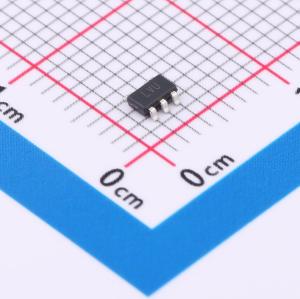

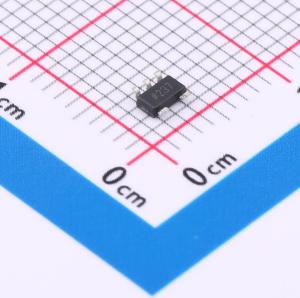

ADP7142WAUJZ-R7

ADP7142是一款CMOS低压差（LDO）线性稳压器，工作电压范围为2.7 V至40 V，可提供高达200 mA的输出电流。这款高输入电压LDO非常适合为工作在39 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比、低噪声特性，搭配2.2 μF小型陶瓷输出电容即可实现出色的线路和负载瞬态响应。对于5 V及以下的固定输出电压选项，ADP7142稳压器的输出噪声为11 μV rms，且与输出电压无关。 ADP7142提供15种固定输出电压选项。现货供应的电压包括：1.2 V（可调）、1.8 V、2.5 V、3.3 V、3.8 V和5.0 V。可通过特殊订单获取的其他电压包括1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.0 V、4.2 V和4.6 V。 每个固定输出电压都可通过外部反馈分压器在初始设定点之上进行调节。这使得ADP7142能够在高电源抑制比和低噪声的情况下提供1.2 V至VIN - VDO的输出电压。 LFCSP和SOIC封装支持通过外部电容实现用户可编程软启动。 ADP7142采用6引脚、2 mm×2 mm LFCSP封装，不仅解决方案非常紧凑，而且对于在小尺寸、薄型封装中需要高达200 mA输出电流的应用，还能提供出色的热性能。ADP7142也提供5引脚TSOT和8引脚SOIC封装。

• 低噪声：11 μV rms，与固定输出电压无关
• 电源抑制比：10 kHz时为88 dB，100 kHz时为68 dB，1 MHz时为50 dB，VO ≤ 5 V，VI = 7 V
• 输入电压范围：2.7 V至40 V
• 最大输出电流：200 mA
• 初始精度：±0.8%
• 线路、负载和温度范围内的精度：-1.2%至+1.5%，TJ = -40°C至+85°C；±1.8%，TJ = -40°C至+125°C
• 低压差电压：200 mA负载、VO = 5 V时典型值为200 mV
• 用户可编程软启动（仅适用于LFCSP和SOIC封装）
• 低静态电流：无负载时典型值IQ = 50 μA
• 低关断电流：VIN = 6 V时为1.8 μA，VIN = 40 V时为3.0 μA
• 搭配2.2 μF小型陶瓷输出电容即可稳定工作
• 固定输出电压选项：1.8 V、2.5 V、3.3 V、3.8 V和5.0 V；提供1.2 V至5.0 V之间的15种标准电压
• 输出电压可调范围为1.2 V至VIN - VDO，可在初始设定点之上进行调节
• 精密使能
• ≥2 mm×2 mm、6引脚LFCSP、8引脚SOIC、5引脚TSOT
• 通过AEC - Q100汽车应用认证

• 对噪声敏感的应用稳压：ADC、DAC电路、精密放大器、VCO VTUNE控制电源
• 通信与基础设施
• 医疗保健
• 工业与仪器仪表
• 汽车
