温馨提醒：图片仅供参考，商品以实物为准

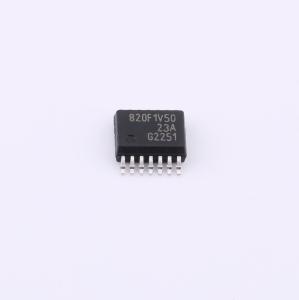

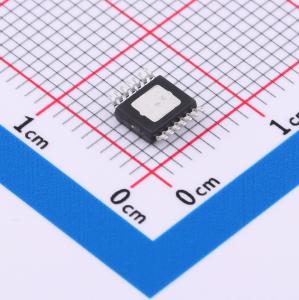

TLS820F1ELV50XUMA1
输入40V 输出5V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLS820F1ELV50是一款高性能、超低压差线性稳压器，采用PG SSOP - 14封装，适用于5V电源。该稳压器的输入电压范围为3V至40V，静态电流极低，仅为40μA，非常适合汽车或其他永久连接到电池的电源系统。TLS820F1ELV50的输出电压精度为2%，最大输出电流可达200mA
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS820F1ELV50XUMA1
- 商品编号
- C3745872
- 商品封装
- SSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 59dB@(0.5Vpp) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 340mV@(200mA) | |
| 静态电流(Iq) | 52uA | |
| 特性 | 带使能；过流保护；欠压锁定；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLS820F1ELV50是一款高性能、超低压差线性稳压器，采用PG SSOP - 14封装，适用于5V电源。 该稳压器输入电压范围为3V至40V，静态电流极低，仅为40μA，非常适合汽车或其他与电池永久连接的电源系统。TLS820F1ELV50输出电压精度为2%，最大输出电流可达200mA。 全新的环路设计结合了快速调节和出色的稳定性，仅需在输出端使用一个1μF的小型陶瓷电容。当电流低于100mA时，该器件的典型压差电压极低，仅为70mV。其工作范围在输入电压低至3V时即可启动（扩展工作范围），这使得TLS820F1ELV50也适用于在启动条件下仍需运行的汽车系统。 该器件可通过使能功能进行开关操作。 输出电压由复位功能监控，包括欠压复位、上电延迟复位和可调节的较低复位阈值。 集成了具有灵活定时功能的看门狗电路，用于监控微控制器的运行。 内置输出电流限制和过温关断等保护功能，可防止器件因输出对地短路、过流和过温等故障而立即损坏。
商品特性
- 宽输入电压范围：3.0V至40V
- 固定输出电压5V，输出电压精度≤±2%
- 输出电流能力高达200mA
- 超低电流消耗，典型值40μA
- 极低压差电压，典型值70mV（100mA时）
- 使用1μF陶瓷输出电容即可稳定工作
- 上电延迟复位，具有2种可编程延迟时间：8.5ms / 16.5ms
- 可调节复位阈值低至2.50V
- 看门狗具有灵活定时：16ms / 32ms / 48ms / 96ms
- 使能、欠压复位、过温关断
- 输出电流限制
- 宽温度范围
- 绿色产品（符合RoHS标准），通过AEC认证
