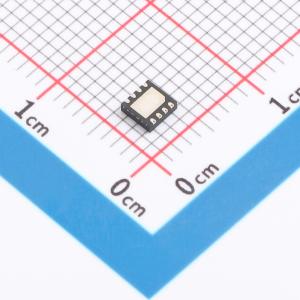

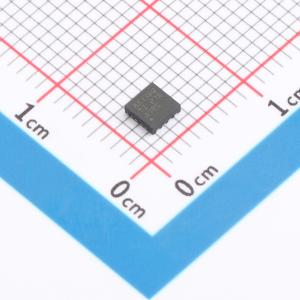

TPS78533BQWDRBRQ1

TPS785-Q1 超低压降稳压器 (LDO) 是一款小型低静态电流 LDO，可提供 1A 电流，具有出色的线路和负载瞬态性能。

凭借低输出噪声和出色的 PSRR 性能，此器件适用于功耗敏感型模拟负载。TPS785-Q1 具有 1.7V 至 6.0V 的输入电压范围和 1.2V 至 5.5V 的可调节输出电压范围，是一款灵活的后置稳压器件。它还提供 0.65V 至 5.0V 的固定输出电压，为常用电压轨供电。

TPS785-Q1 具有折返电流限制，可在过流条件下降低功率耗散。EN 端输入有助于满足该系统的电源时序要求。内部软启动通过控制启动过程来降低浪涌电流，从而减小使用的输入电容。

TPS785-Q1 提供了有源下拉电路，当被禁用时可以使输出负载快速放电。

• 符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40℃ 至 +125℃，TA 器件结温： -40℃ 至 +150℃
• 输入电压范围：1.7V 至 6.0V
• 可提供以下输出电压：
  • 可调节选项：1.2V 至 5.5V
  • 固定选项：0.65V 至 5.0V
• 输出精度：典型值为 0.5%，最大值为 1.7%
• 低 IQ: 25μA（典型值）
• 超低压降：
  • 1A 电流时为 315mV（最大值）(3.3Vₒᵤₜ)
• 内部软启动时间为 550 μs，可降低浪涌电流
• 有源输出放电
• 封装：

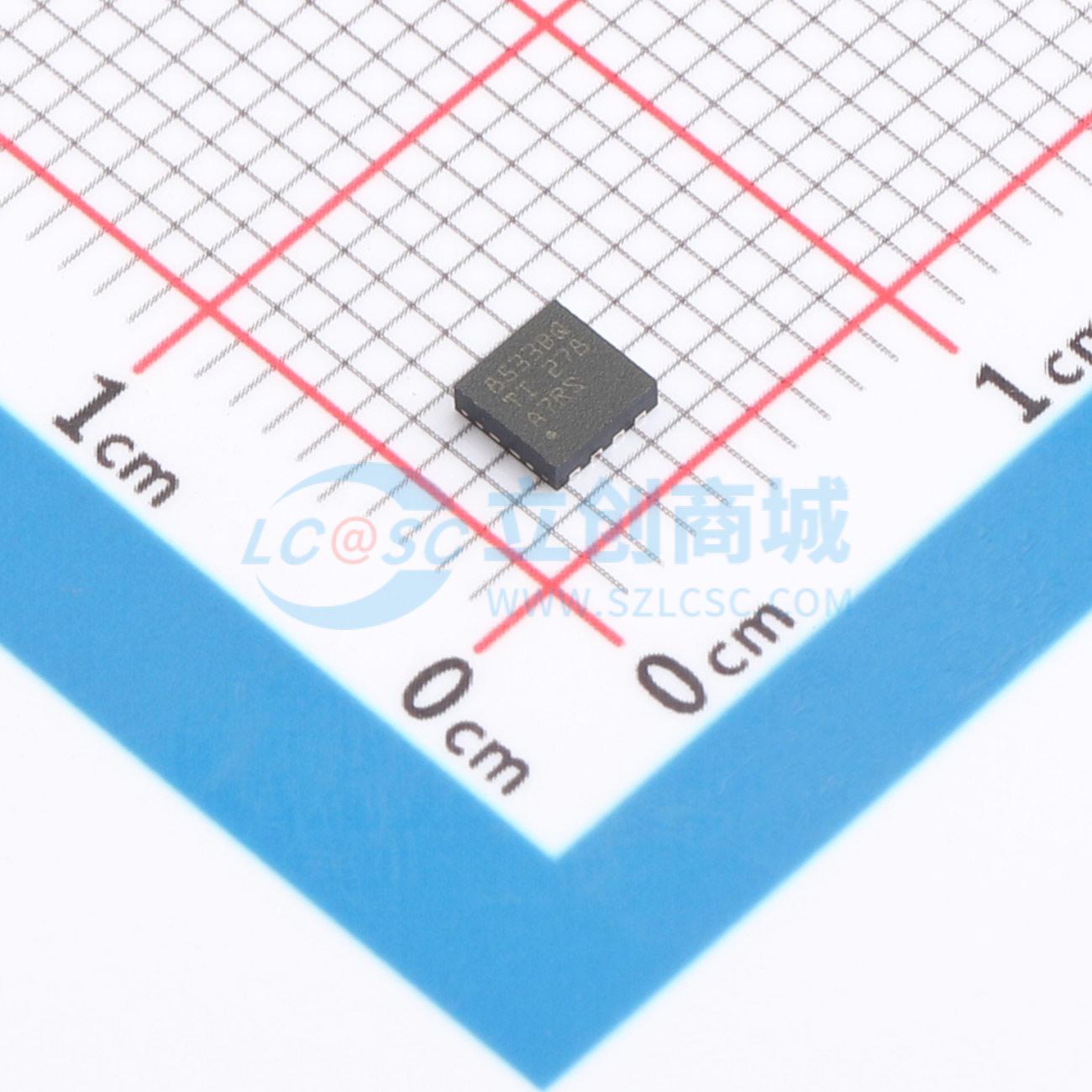

  • 3mm×3mm 可湿性侧面 VSON (8) 封装
  • 5 引脚 TO-252，Rθₐ = 31.6℃/W

• 汽车音响主机
• 混合仪表组
• 远程信息处理控制单元
• 中距离和短距离雷达
• 直流/直流转换器
