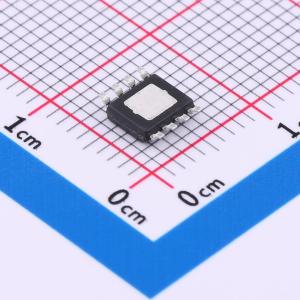

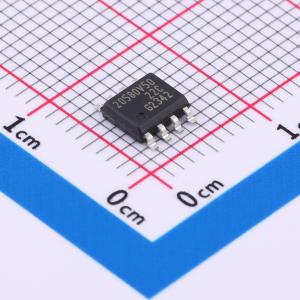

温馨提醒：图片仅供参考，商品以实物为准
TLS205B0EJV50XUMA1
5V 500mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款微功耗、低噪声、低压差5V稳压器，能够提供500mA的输出电流，压差为350mV。专为电池供电系统设计，30μA的低静态电流使其成为理想选择。关键特性是低输出噪声，通过添加外部10nF旁路电容，在10Hz至100kHz带宽内输出噪声值可低至42μVRMS。该电压稳压器使用低至3.3μF的输出电容即可保持稳定，可使用小型陶瓷电容，无需许多其他线性稳压器所需的串联电阻。内部保护电路包括反接保护、限流和反向电流保护，有5.0V固定输出电压可选，提供PG-DSO-8露垫和PG-TSON-10露垫两种封装。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS205B0EJV50XUMA1
- 商品编号
- C3747247
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.1125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) | |
| 压差 | 480mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 55uVrms | |
| 功能特性 | 使能控制；噪声旁路端子；反极性电压保护；过流保护；反极性电流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品特性
- 低噪声：低至42 μVRMS（带宽10 Hz至100 kHz）
- 500 mA电流能力
- 低静态电流：30 μA
- 宽输入电压范围，最高达20 V
- 内部电路可低至2.3 V工作
- 2.5%输出电压精度（全温度和负载范围内）
- 低压差电压：350 mV
- 极低关断电流：<1 μA
- 无需保护二极管
- 固定输出电压：5.0 V
- 搭配≥3.3 μF输出电容稳定
- 搭配铝、钽或陶瓷输出电容稳定
- 反极性保护
- 无反向电流
- 过流和过温保护
- PG - DSO - 8外露焊盘和PG - TSON - 10外露焊盘封装
- 适合用作汽车电子中的后置稳压器
- 绿色产品（符合RoHS标准）
- AEC合格
