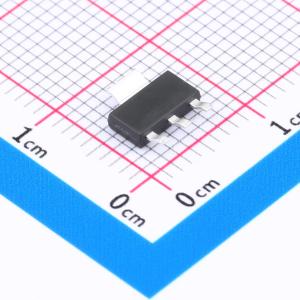

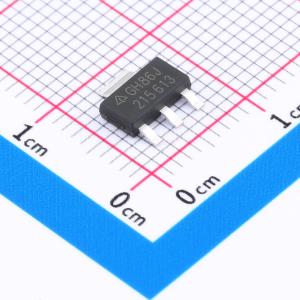

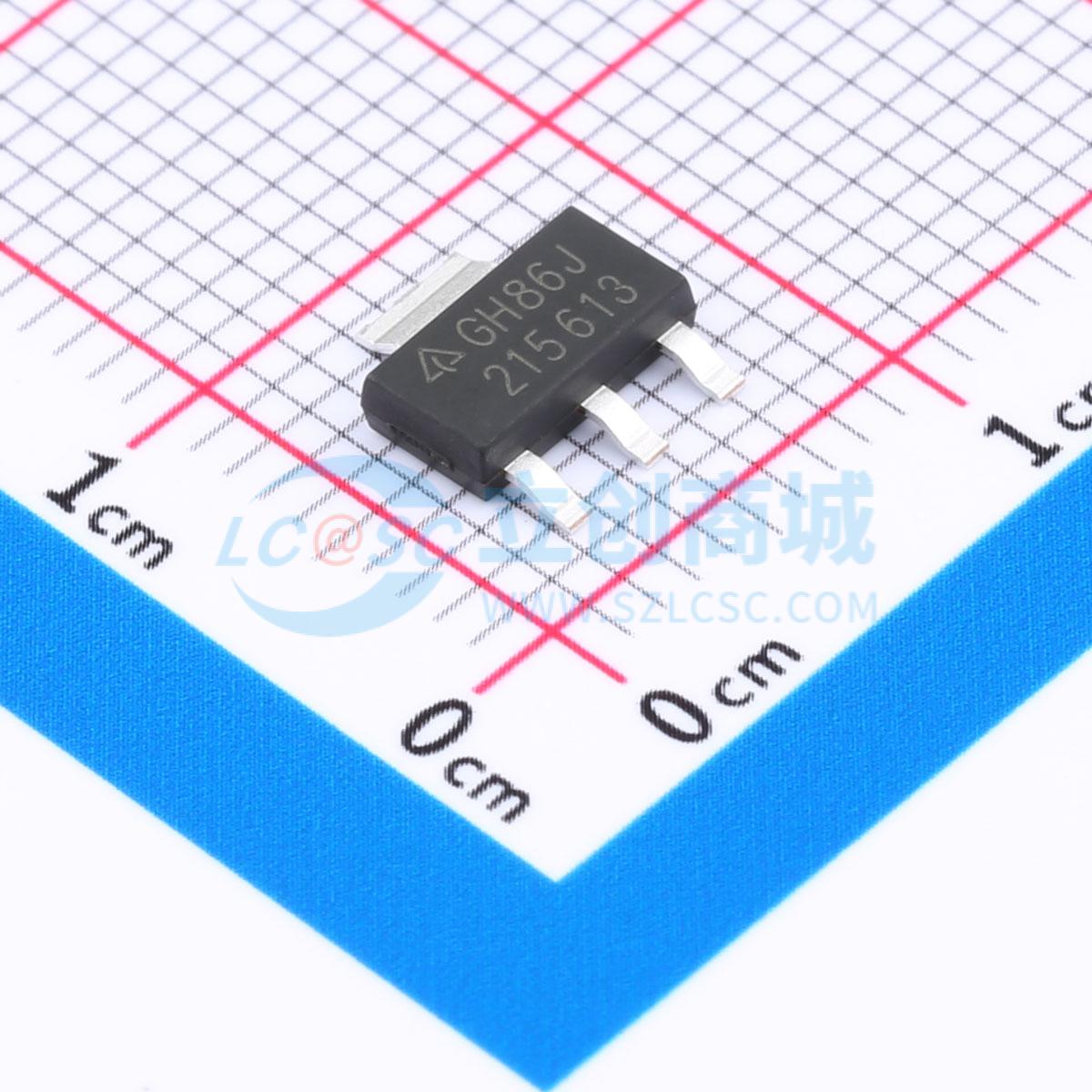

AZ1117IH-ADJTRG1

ADJ 输入15V 输出1.25V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差三端稳压器，针对瞬态响应和最小输入电压至关重要的低电压进行了优化。该器件提供限流和热关断功能。其电路包括一个微调带隙基准，以确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用可能导致的结温过高。有1.2V、1.5V、1.8V、2.5V、3.3V和5.0V固定输出电压版本以及一个可调输出电压版本。固定版本集成了调节电阻。也有一个可调版本，可以用两个外部电阻设置输出电压。有行业标准的SOT223和TO252-2封装。
品牌名称: DIODES(美台)
商品型号: AZ1117IH-ADJTRG1
商品编号: C3745692
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

AZ1117I是一款低压差三端稳压器，针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。该器件具备限流和热关断功能。其电路包含一个经过微调的带隙基准，以确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。 AZ1117I有1.2V、1.5V、1.8V、2.5V、3.3V和5.0V固定输出电压版本以及ADJ输出电压版本。固定版本集成了调节电阻。此外，还有可调版本，可通过两个外部电阻设置输出电压。 AZ1117I采用行业标准的SOT223和TO252 - 2封装。

商品特性

限流：1.35A（典型值）
10Hz至10KHz的输出噪声：为VOUT的0.003%
lour = 300mA且f = 120Hz时的电源抑制比：70dB
输出电压精度：±1%（1.2V版本除外）
片上热关断
最大静态电流：IQMAX = 6mA
可与低ESR陶瓷电容配合使用
结温范围：-40°C至+125°C
完全无铅且符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

USB设备
附加卡
DVD播放器
电脑主板

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.25V~13.7V
	输出电流	1.35A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	1.2V@(0.8A)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	0.003%Vout
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
