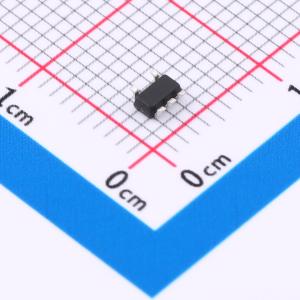

AP7366-12W5-7

输入6V 输出1.2V 600mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款600mA可调且固定输出电压的低压差线性稳压器。该器件包括传输元件、误差放大器、带隙、电流限制和热关断电路。当EN引脚设置为逻辑高电平时，器件开启。低压差电压和低静态电流特性使其适用于电池供电设备等低功耗应用。典型静态电流约为60μA。内置电流限制和热关断功能可防止IC在故障条件下损坏。该器件输出电压可调范围为0.8V至5.0V，也有1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V和3.9V的固定版本。
品牌名称: DIODES(美台)
商品型号: AP7366-12W5-7
商品编号: C3746334
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.0464克(g)

商品参数

商品概述

DIODES AP7366是一款输出电压可调或固定的600mA低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于电池供电设备等低功耗应用。典型静态电流约为60μA。内置的限流和热关断功能可防止IC在故障条件下损坏。该器件输出电压可调范围为0.8V至5.0V，也有输出电压为1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V和3.9V的固定输出版本。 AP7366提供SOT25和U-DFN2020-6封装。

商品特性

带使能（EN）的600mA低压差稳压器
低静态电流（IQ）：60μA
宽输入电压范围：2.2V至6V
宽可调输出范围：0.8V至5.0V
固定输出选项：1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V、3.9V
高电源抑制比（PSRR）：1kHz时为75dB
快速启动时间：150μs
使用低等效串联电阻（ESR）的1μF陶瓷输出电容即可稳定工作
出色的负载/线性瞬态响应
低压差：600mA时为300mV
限流和短路保护
热关断保护
环境温度范围：-40°C至+85°C
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

服务器和笔记本电脑
中低功率应用
现场可编程门阵列（FPGA）和数字信号处理器（DSP）内核或I/O电源
消费电子产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.2V
	输出电流	600mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	300mV@(600mA)
	静态电流(Iq)	60uA
	特性	过流保护；短路保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
