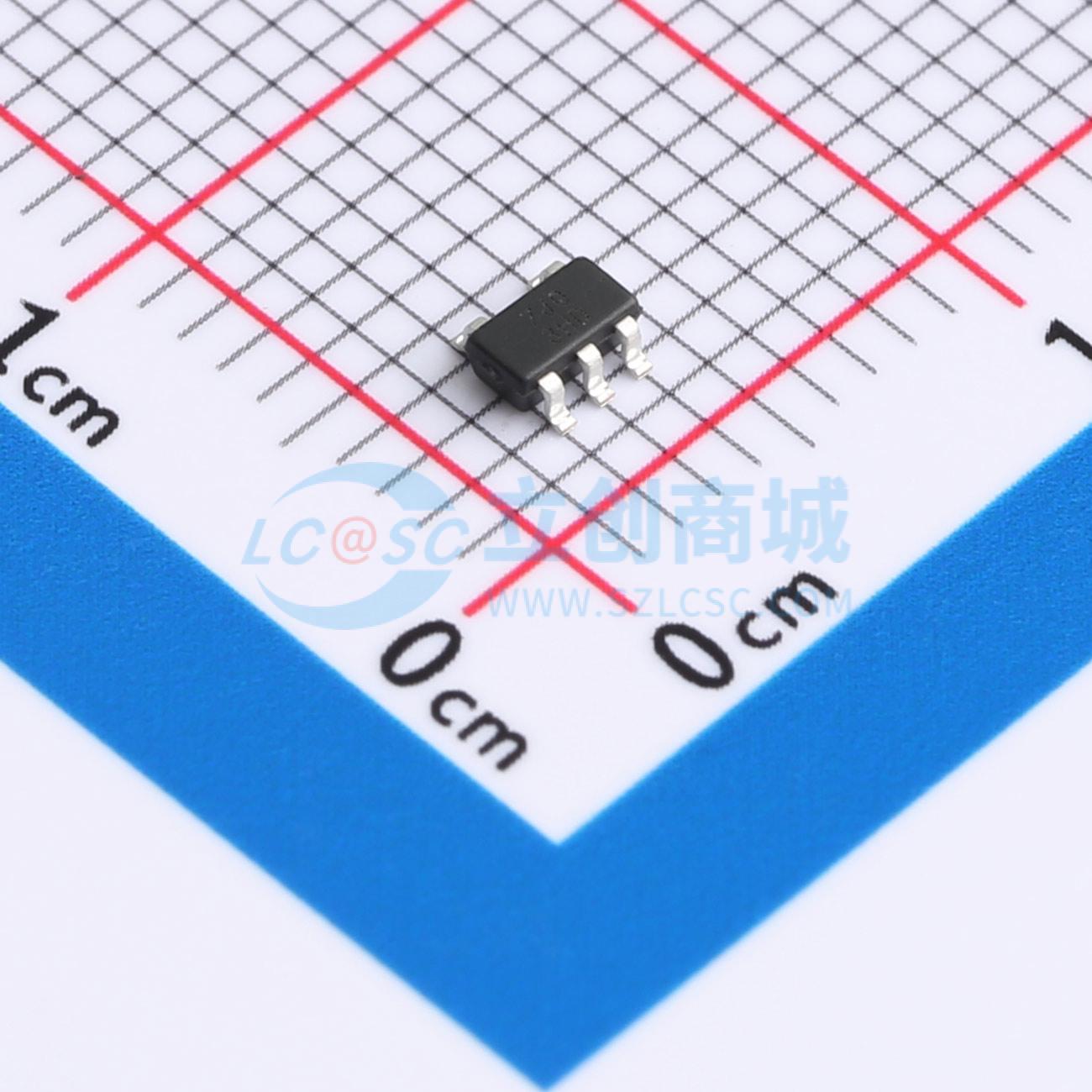

温馨提醒：图片仅供参考，商品以实物为准

AP7343Q-18W5-7

输入5.25V 输出1.8V 300mA

描述: 是一款低压差稳压器，具有高输出电压精度、低RDS(ON)、高PSRR、低输出噪声和低静态电流的特点。该稳压器基于CMOS工艺。包含电压基准、误差放大器、限流电路和使能输入，可开启或关闭。通过集成电阻网络，可提供固定输出电压版本。凭借其低功耗以及线路和负载瞬态响应特性，非常适合对噪声敏感的汽车应用。采用SOT25、W-DFN2020-6 (SWP) (Type A1)和W-DFN2020-6 (SWP) (Type UXD)封装，可实现最小占位面积和密集PCB布局。
品牌名称: DIODES(美台)
商品型号: AP7343Q-18W5-7
商品编号: C3746471
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.064033克(g)

商品参数

商品概述

AP7343Q是一款低压差稳压器，具有高输出电压精度、低导通电阻（RDS(ON)）、高电源抑制比（PSRR）、低输出噪声和低静态电流等特性。该稳压器基于CMOS工艺制造。 AP7343Q包含一个电压基准、误差放大器、限流电路和一个用于开关的使能输入。通过集成电阻网络，可提供固定输出电压版本。凭借其低功耗以及出色的线路和负载瞬态响应，AP7343Q非常适合对噪声敏感的汽车应用。 AP7343Q采用SOT25、W-DFN2020-6 (SWP) (A1型)和W-DFN2020-6 (SWP) (UXD型)封装，可实现最小的占位面积和密集的PCB布局。

商品特性

低输入电压（VIN）和宽输入电压范围：1.7V至5.25V
工作温度范围：-40℃至+125℃
保证输出电流：300mA
输出电压（VOUT）精度：±1%
1kHz时纹波抑制比：75dB
低输出噪声，10Hz至100kHz范围内为60μVrms
静态电流低至35μA
固定输出电压范围：0.9V至3.6V
完全无铅且完全符合RoHS标准
无卤素和锑，为“绿色”器件
AP7343Q适用于需要特定变更控制的汽车应用；该产品符合AEC-Q100标准，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产。

应用领域

信息娱乐系统电源
汽车射频电源
摄像头
高级驾驶辅助系统（ADAS）中的汽车负载点电源
汽车无线通信

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	460mV@(300mA)

	属性	参数值
	静态电流(Iq)	60uA
	噪声	60uVrms
	特性	带使能；短路保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
