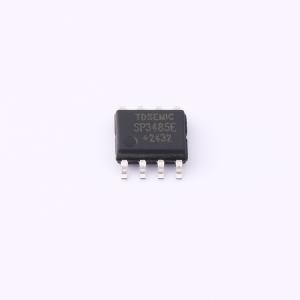

SP3485EN-TD
SP3485EN 3.3V供电，256节点，12Mbps半双工RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP3485EN是一款3.3V供电、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。包括一个驱动器和一个接收器，两者均可独立使能与关闭。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SP3485EN-TD
- 商品编号
- C41369798
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1798克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
SP3485EN 是一款用于 RS485 和 RS422 通信系统的收发器芯片，其数据传输速率可达 10 Mbps。该芯片采用半双工通信模式，具备驱动使能和接收使能控制引脚。接收器设计具有 1/8 单位负载的输入阻抗，允许在总线上连接多达 128 个负载。该产品提供 ESD 保护，若需热插拔操作建议增加额外保护器件。
商品特性
- 三态输出
- 半双工通信
- A 端与 B 端具备短路保护
- 采用 SOP8 封装
应用领域
- 低功耗 RS485 与 RS422 接收器
- 电表、水表、燃气表
- 电平转换
- 门禁与安防系统
