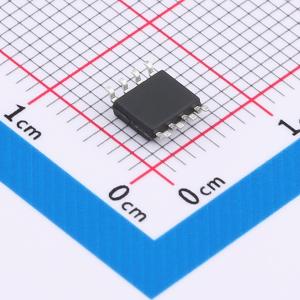

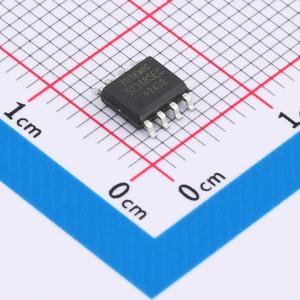

ST3485ECDR-TD
ST3485ECDR 3.3V供电，256节点，12Mbps半双工RS485/RS422收发器特点
- 描述
- 如需针对3.3V应用抗尖峰和热拔插 建议选择SP3485EEN+TD。ST3485ECDR是一款3.3V供电、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。包括一个驱动器和一个接收器，两者均可独立使能与关闭。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ST3485ECDR-TD
- 商品编号
- C41369855
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
ST3485ECDR是一款用于RS485和RS422通信系统的高速收发器芯片，数据传输速率可达10Mbps。该芯片采用半双工通信模式，具备驱动使能和接收使能控制引脚。其接收器设计具有1/8单位负载的输入阻抗，允许在总线上挂接多达128个负载。该产品提供ESD保护，若需热插拔应用建议增加额外保护器件。
商品特性
- 三态输出
- 半双工通信
- A、B端口短路保护
- SOP8封装
应用领域
- 低功耗RS485与RS422接收器
- 电表、水表、燃气表
- 电平转换
- 门禁与安防系统
