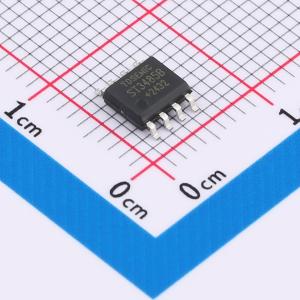

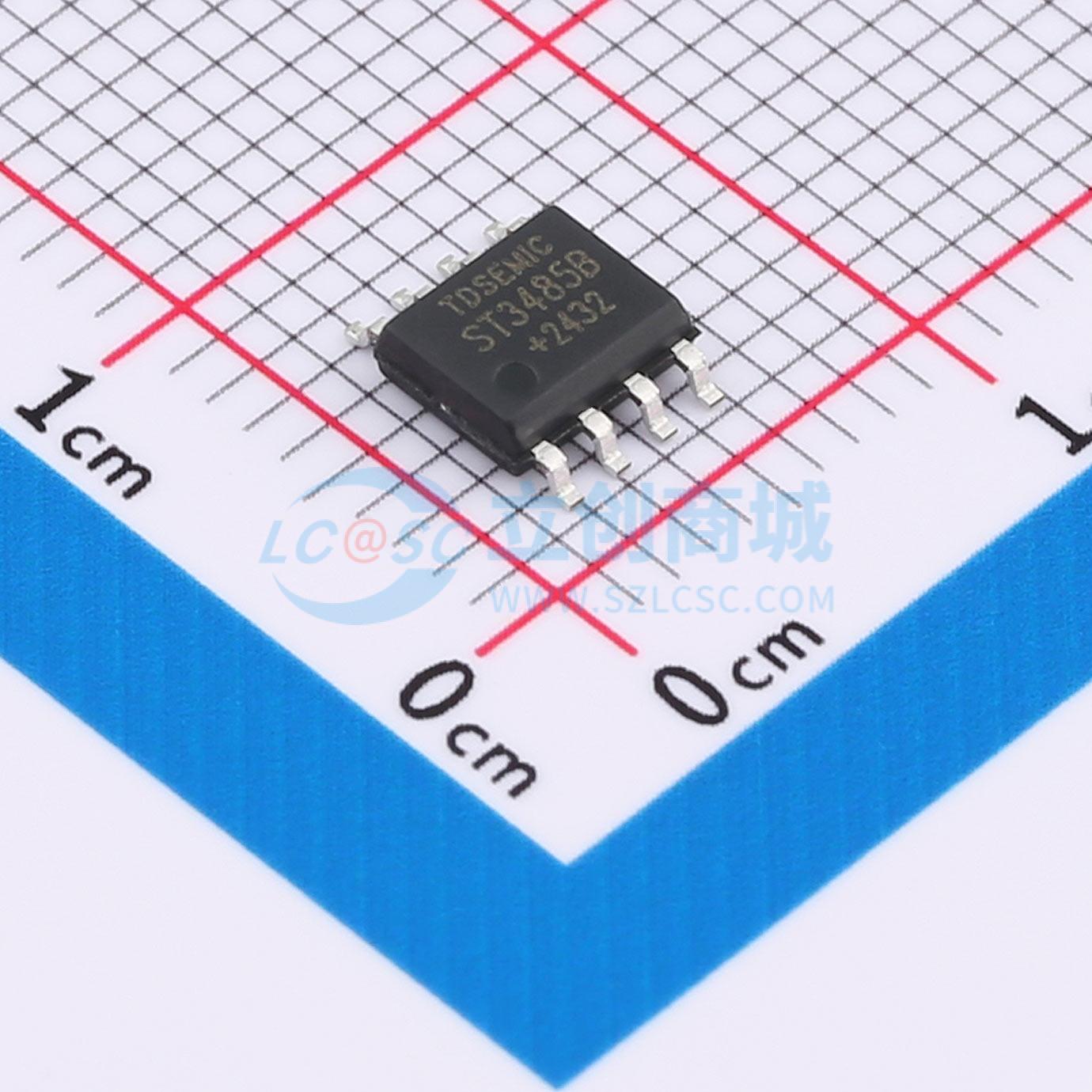

温馨提醒：图片仅供参考，商品以实物为准

ST3485BDR-TD

ST3485BDR 3.3V供电，256节点，12Mbps半双工RS485/RS422收发器

描述: 如需针对3.3V应用抗尖峰和热拔插建议选择SP3485EEN+TD。ST3485BDR是一款3.3V供电、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。输出高阻态，具有1/8负载，允许256个收发器并接在同一通信总线上，可实现高达12Mbps的无差错数据传输。
品牌名称: TDSEMIC(拓电半导体)
商品型号: ST3485BDR-TD
商品编号: C41369852
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.151克(g)

商品参数

商品概述

ST3485BDR是一款应用于RS485和RS422通信系统的高速收发器芯片，包含一个驱动器和一个接收器，其数据传输速率可达10Mbps。该芯片采用半双工通信模式，具备驱动使能和接收使能控制引脚。其接收器设计为1/8单位负载输入阻抗，允许在总线上挂接多达128个负载。该芯片具有低摆率驱动器，有助于减小电磁干扰和由不当电缆端接引起的反射。此外，接收器具备输入滞后和输入滤波功能，提高了对上升和下降缓慢的差分信号的噪声抑制能力，但会使传输延时增加25%。该产品提供静电放电保护，但若需热插拔应用建议增加额外保护器件。

商品特性

三态输出
半双工通信
A、B端短路保护
SOP8封装
支持热拔插

应用领域

低功耗RS485与RS422接收器
电表、水表、燃气表
电平转换
门禁与安防系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	工作温度	-40℃~+85℃
	静态电流	900uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；使能关断；过流保护
