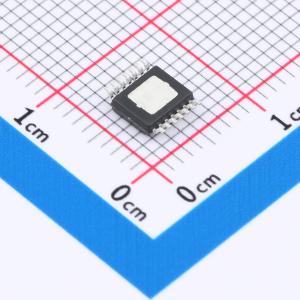

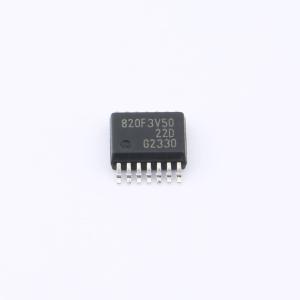

温馨提醒：图片仅供参考，商品以实物为准

TLS820F3ELV50XUMA1

输入42V 输出5V 200mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款采用PG-SSOP-14封装的高性能低压差固定输出电压调节器。输入电压范围为3V至42V，静态电流仅为26μA，非常适合汽车系统或其他永久连接到电池的供电系统。输出电压精度为±2%，最大输出电流为200mA。环路概念结合了快速调节和良好的稳定性，输出仅需一个1μF的小陶瓷电容
品牌名称: Infineon(英飞凌)
商品型号: TLS820F3ELV50XUMA1
商品编号: C3744612
商品封装: SSOP-14
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

OPTIREG线性稳压器TLS820F3ELV50是一款采用PG-SSOP-14封装的高性能低压差固定输出电压稳压器。该稳压器输入电压范围为3 V至42 V，静态电流极低，仅为26 μA，非常适合汽车系统或其他与电池永久连接的供电系统。TLS820F3ELV50的输出电压精度为±2%，最大输出电流为200 mA。

该稳压器的环路设计结合了快速调节和出色的稳定性，仅需在输出端使用一个1 μF的小型陶瓷电容。其工作范围在仅3 V的输入电压下即可启动（扩展工作范围），这使得TLS820F3ELV50也适用于需要在启动条件下运行的汽车系统。

该器件可通过使能引脚进行开关控制。

复位功能可监控输出电压，包括欠压复位、上电延迟复位和可调的较低复位阈值。

集成的看门狗电路具有可调定时功能，可监控微控制器的运行。一个共享的外部延迟电容可同时设置复位定时和看门狗定时。

该器件还具备输出电流限制和过温关断等内部保护功能，可防止因输出对地短路、过流和过温等故障对器件造成直接损坏。

商品特性

输出电压5 V ±2%
电流能力200 mA
输入电压范围3 V至42 V
使用1 μF陶瓷输出电容即可保持稳定
超低电流消耗：典型值26 μA
极低的压差电压：100 mA时典型值为100 mV
用于监控微处理器的看门狗电路
看门狗禁止功能
通过复位电路监控输出电压
可编程欠压复位阈值：最小值2.5 V
可编程延迟时间
复位和看门狗独立输出
使能功能
输出电流限制
过温关断
绿色产品（符合RoHS标准）

应用领域

汽车通用电子控制单元
远程信息处理系统
ADAS摄像头和雷达系统
导航系统
车身控制模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	42V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	60dB@(10kHz)

	属性	参数值
	压差	240mV@(100mA)
	静态电流(Iq)	43uA
	特性	带使能；过流保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
