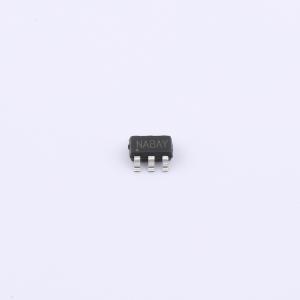

HE9421M6R

30V 1.5A 同步降压转换器

描述: HE9421是一款低EMI签名、同步、降压、开关模式转换器,具有内部功率MOSFET。它提供非常紧凑的解决方案,可在宽输入电压范围内提供1.5A连续电流,具有出色的负载和线路调节性能。HE9421通过控制良好的开关边缘实现低EMI签名。故障保护包括可编程输出过电压保护、恒定导通时间模式和热关断。HE9421需要最少数量的标准外部组件。采用SOT23-6封装。
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE9421M6R
商品编号: C41366981
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0474克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

一款低电磁干扰（EMI）特性的同步降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供1.5A的连续电流，具有出色的负载和线性调节能力。通过良好控制的开关边沿实现低EMI特性。故障保护功能包括可编程输出过压保护、恒定导通时间模式和热关断。仅需少量易于获取的标准外部元件。采用SOT23 - 6封装。

商品特性

4.5V至30V宽工作输入范围
1.5A连续输出电流
1.2MHz开关频率
具有打嗝模式的短路保护
内置过流限制
内置过压保护
连续导通模式（CCM），低噪声和低EMI特性
200mΩ/120mΩ低导通电阻（RDS(ON)）的内部功率MOSFET
输出可从0.8V调节
无需肖特基二极管
集成内部补偿
热关断
采用SOT23 - 6封装

应用领域

汽车娱乐系统
无线和DSL调制解调器
计算机娱乐设备
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	-
	输出电流	1.5A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
