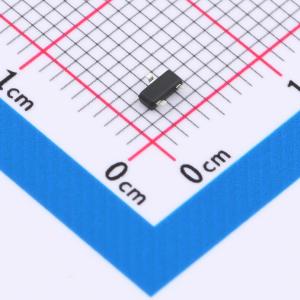

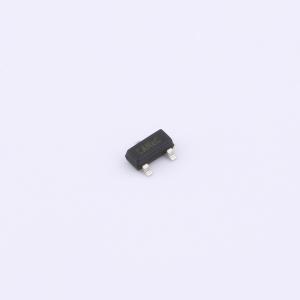

温馨提醒：图片仅供参考，商品以实物为准
HE9116A50NR
同步升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HE9116系列是一款同步升压DC-DC转换器,采用PFM控制,具有外部电感和电容,最大振荡频率为350kHz,适用于数字相机、视频设备、电子笔记本、PDA、通信设备、便携式CD/MD播放器和微型计算机电源。
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE9116A50NR
- 商品编号
- C41366987
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0426克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | - | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 开关频率 | 350kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
HE9116系列是一款采用PFM控制的同步升压型DC/DC转换器。通过使用外部线圈和电容，可以配置成升压型开关DC/DC转换器。当LX引脚的电压超过限值时，内置MOSFET会被保护电路关断，以防止其损坏。
商品特性
- 外部元件：线圈、电容
- 输出电压：可在2.1V至5.5V之间以0.1V为步进进行设置
- 最大振荡频率：350KHz
- 精度：±2%
- 高效率：95%
- 封装：SOT23和TO92
应用领域
- 数码相机
- 电子笔记本和个人数字助理（PDA）
- 便携式CD/MD播放器
