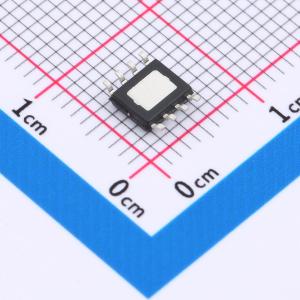

温馨提醒：图片仅供参考，商品以实物为准

HE4056X-42E8R

1200mA线性锂离子电池充电器

描述: 电源电压：4.5-6.5V OVP保护6.5V（耐压30V）双灯 1200mA单节锂离子/聚合物电池充电管理 ESOP-8封装
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE4056X-42E8R
商品编号: C41366993
商品封装: ESOP-8L
包装方式: 编带
商品毛重: 0.204133克(g)

商品参数

商品概述

HE4056X是一款输入耐压达到30V并且具有过压保护（OVP）功能，完整的单节锂离子电池恒流/恒压线性充电器，采用恒定电流/恒定电压线性控制。其SOP和DFN封装与较少的外部元件数目使得HE4056X成为便携式应用的理想选择。HE4056X可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流降至设定值C/10时HE4056X将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，HE4056X自动进入一个低电流状态，电池漏电流在1µA以下。HE4056X的其他特点包括欠压闭锁、电池温度监测、自动再充电和两个用于显示输入电压接入和充电结束的状态引脚。

商品特性

最高输入电压：30V
集成固定6.5V过压锁定保护功能
高达1200mA可编程充电电流
精度达±1%的4.20V预设充电电压
无需外接MOSFET，检测电阻以及隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
充电状态、充电终止、无电池和故障状态显示
待机模式下的静态电流为1.0μA（典型值）
可激活0V电池充电
BAT端电池正负极防反接保护
2.9V涓流充电门限；C/10充电终止；自动再充电
软启动限制了浪涌电流
工作温度范围 -40°C至100°C

应用领域

手机
MP3
PDA蓝牙应用
USB接口充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1.2A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1uA
