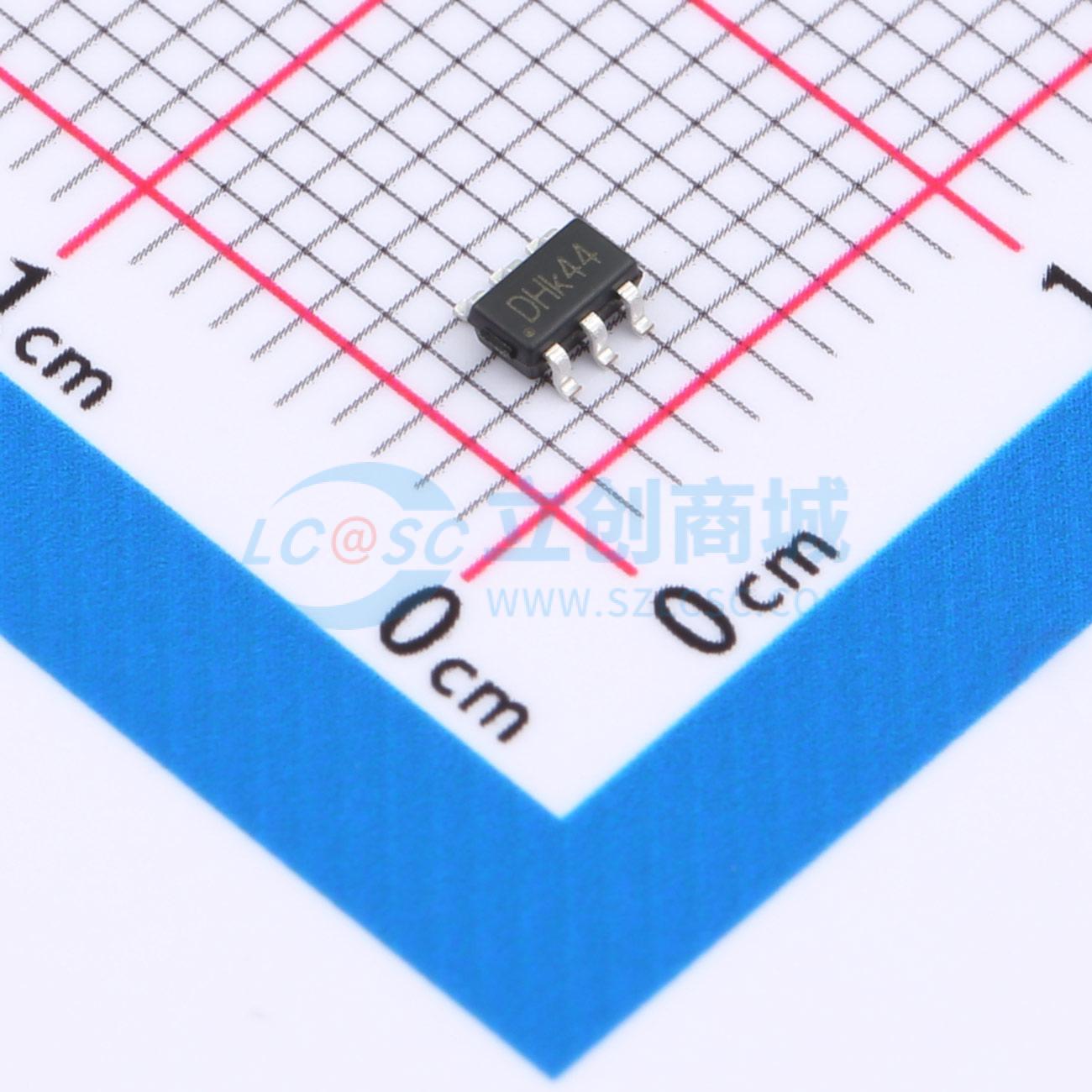

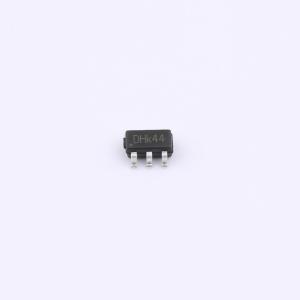

温馨提醒：图片仅供参考，商品以实物为准

HE9459M6R

55V 1000mA 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HE9459是一款单片、宽输入范围的降压开关模式转换器,内置功率MOSFET,最大输出电流可达1000mA。该器件具有内部补偿网络,集成过流限制和热关断保护,可在轻负载时进入低频模式以保持高效率和低输出纹波。工作温度范围为-40°C至+85°C,采用SOT23-6封装。
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE9459M6R
商品编号: C41366983
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051467克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

HE9459是一款单片式降压开关模式转换器，内置功率MOSFET。能够在较宽的输入电源范围内提供高达1000mA的输出电流，具有出色的负载和线性调节能力。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。最小输入电压低至4.5V，最大可达55V，甚至能承受更高的瞬态电压。故障保护功能包括逐周期电流限制和热关断。HE9459仅需少量易于获取的外部元件。HE9459采用SOT23-6封装。

商品特性

1000mA连续输出电流
1.5MHz开关频率
内置过流限制
内部软启动
800mΩ低RDS(ON)内部功率MOSFET
集成内部补偿
热关断
短路保护
采用SOT23-6封装
-40℃至+85℃温度范围

应用领域

功率计
分布式电源系统
电池充电器
线性稳压器的预稳压器
WLED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~55V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
