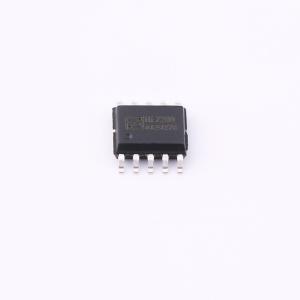

Hi7200
高精度同步切光降压LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超高效率同步降压恒流，65536:1 高辉调光，支持100K调光
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi7200
- 商品编号
- C41365412
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~65V | |
| 开关频率 | 50kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 功能特性 | 过温保护(OTP)；LED开路保护；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
Hi7200是一款外围电路简洁的同步降压LED恒流驱动器，适用于6V - 65V输入电压范围，调光深度深，低辉负载调整率和一致性好。Hi7200采用专利算法，可实现高精度恒流效果，输出电流恒流精度≤±3％，负载调整率<±0.5%，能轻松满足宽输入输出电压的应用需求。芯片支持切光调光，可提高调光电流线性度，降低工作频率对调光线性度的影响。芯片支持过温降电流、LED开短路等保护。Hi7200是高效率且外围简单的降压控制器，可驱动25A的电流负载。采用迟滞控制技术，无需环路补偿，具有快速负载瞬时响应的特性。支持同步整流和异步整流电路拓扑，可根据设计需要选择合适架构。
商品特性
- 工作电压范围6 - 65V
- 支持软启动
- 支持欠压保护
- 转换效率>95%
- 支持调光频率超过32K
- 模拟调光/PWM调光
- 内置80V LDO供电
- 恒流精度≤±3％
- 支持过温降电流
- 封装：ESSOP - 10
应用领域
- 激光
- 舞台灯
- 投影仪
- 智能照明
- 医疗照明
