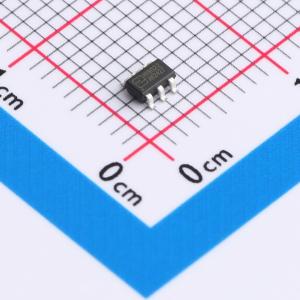

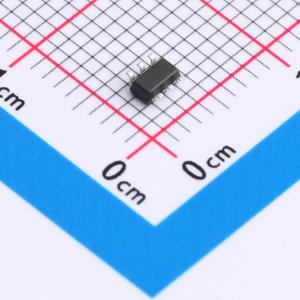

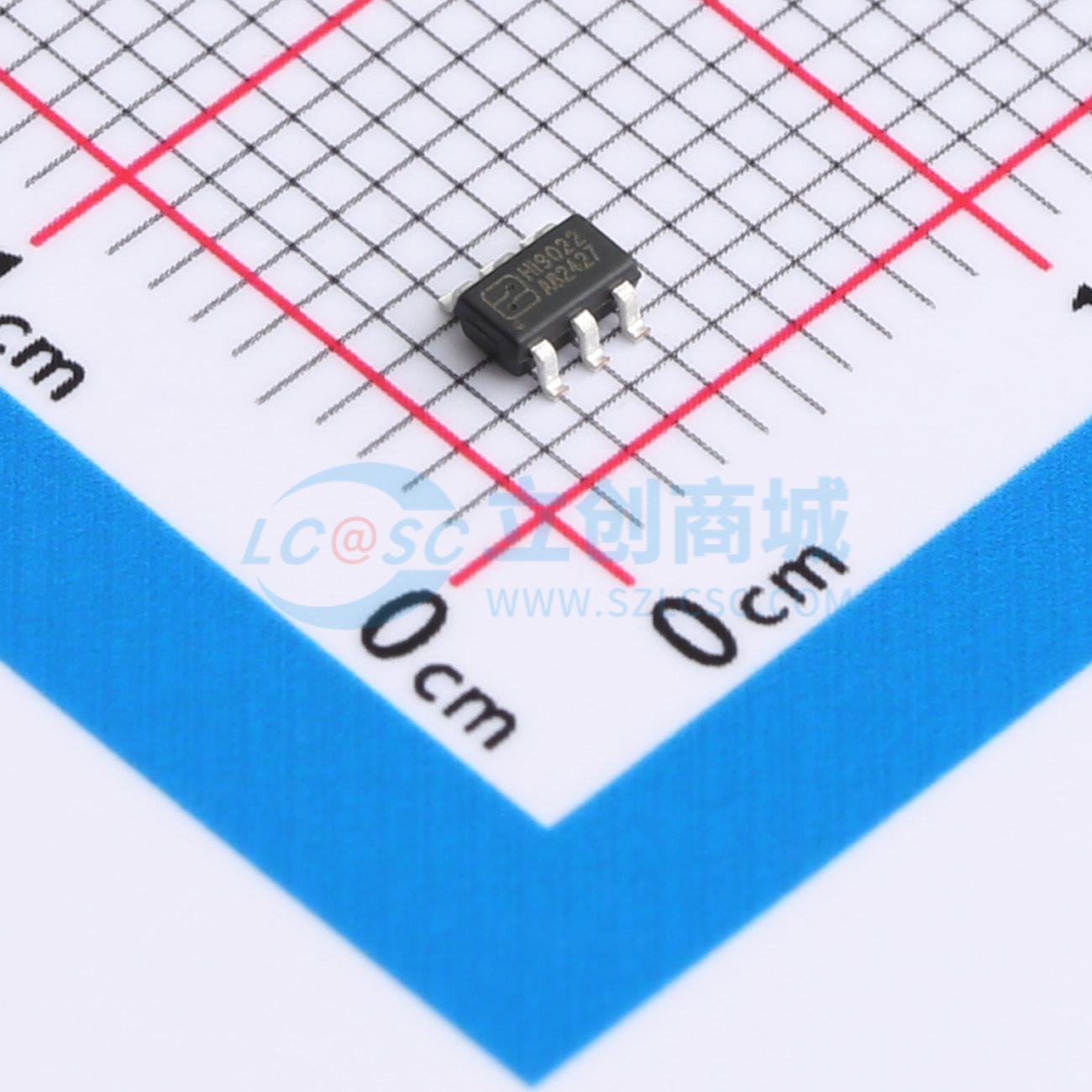

Hi9022
Hi9022降压恒压BUCK控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Hi9022是一款同步降压的BUCK控制器,内部集成了高、低功率场效应管。持续输出电流可达2A,工作频率为600KHz,输入电压范围为4.5V到16V,输出电压从0.6V可调。具有自适应导通时间控制、低静态电流、内部软启动、过流保护和过温保护功能。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9022
- 商品编号
- C41365411
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.050667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Hi9022是一款同步降压的BUCK，内部集成了高，低功率场效应管。Hi9022持续输出电流可达2A，基于电流模式自适应导通时间控制。 Hi9022经过优化，即使在外部元件很小的情况下也能实现极低的输出电压纹波，并具有出色的负载瞬态响应。低阻抗内部MOSFET支持高效率工作，输入电压范围从4.5V到16V。通过配置Enable引脚，可以实现上电时序控制。Hi9022内置过流保护，过温保护。
商品特性
- 宽输入电压范围4.5~16V
- 2A连续输出电流
- 自适应导通时间控制
- 400μA工作静态电流
- 工作频率600KHz
- 优秀动态响应
- 内部软启动
- 输出电压从0.6V可调
- 过流保护、过温保护
- 封装：SOT23-6
应用领域
- 便携式电视
- LCD/OLED显示器和电视
- DSL调制解调器
- 网络摄像头
- 闭路电视
- 机顶盒
- 网络路由器
