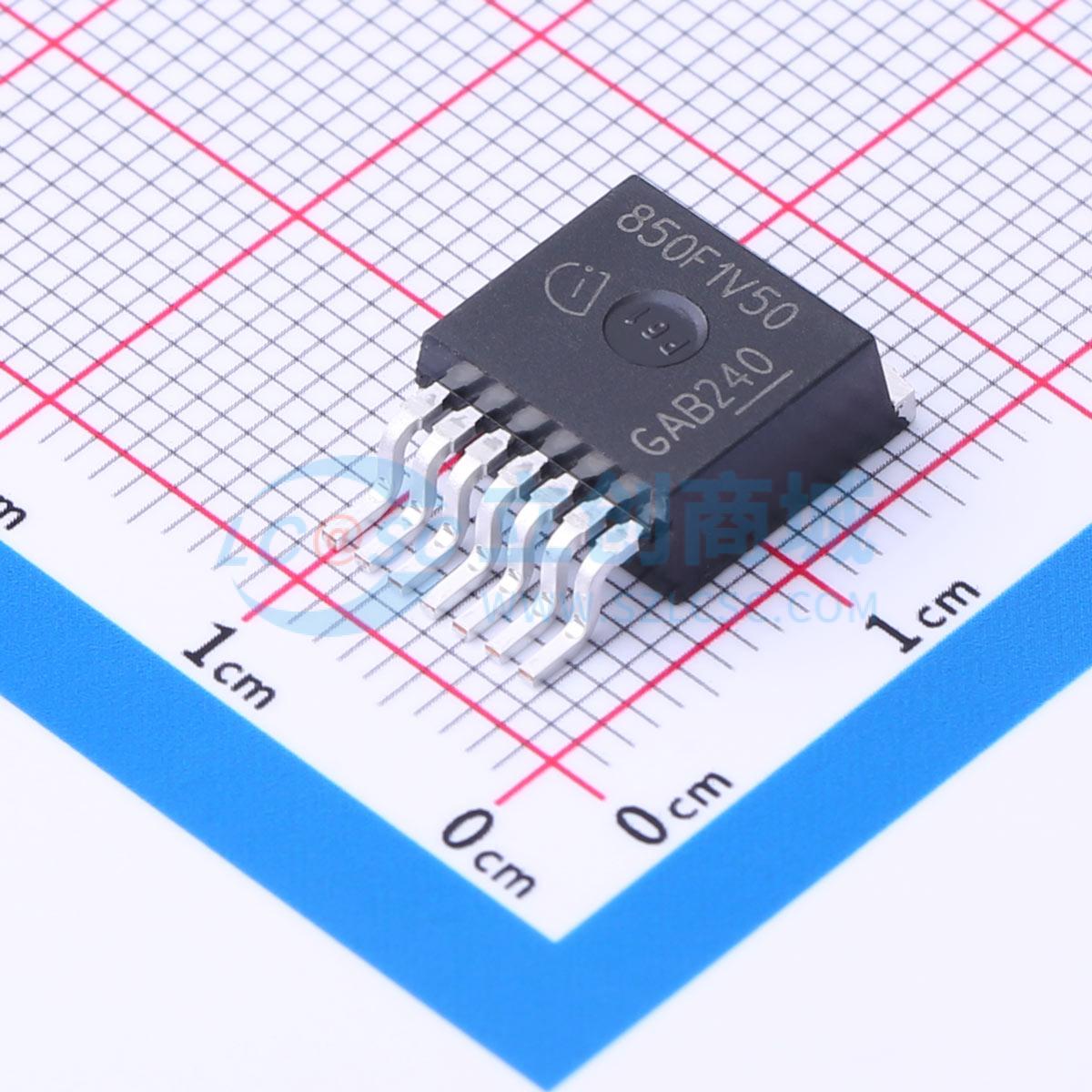

温馨提醒：图片仅供参考，商品以实物为准

TLS850F1TAV50ATMA1

5V 500mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPTIREG™ 线性稳压器 TLS850F1TAV50 是一款高性能、极低压差的线性稳压器，适用于 5 V 电源，采用 PG - TO263 - 7 封装。该稳压器的输入电压范围为 3 V 至 40 V，静态电流极低，仅为 40 μA，非常适合汽车或其他与电池永久连接的电源系统。TLS850F1TAV50 的输出电压精度为 2%，最大输出电流可达 500 mA
品牌名称: Infineon(英飞凌)
商品型号: TLS850F1TAV50ATMA1
商品编号: C3743393
商品封装: TO-263-7
包装方式: 编带
商品毛重: 1.68克(g)

商品参数

	属性	参数值
	压差	170mV@(100mA)
	静态电流(Iq)	52uA
	功能特性	使能控制；复位功能；过流保护；看门狗定时器；热关断；输入欠压保护
	工作温度	-40℃~+150℃@(Tj)
	输出类型	固定
	输出通道数	1

商品概述

OPTIREG线性稳压器TLS850F1TAV50是一款高性能、极低压差的线性稳压器，输出电压为5 V，采用PG - TO263 - 7封装。该稳压器输入电压范围为3 V至40 V，静态电流极低，仅为40 μA，非常适合汽车或其他与电池永久连接的供电系统。TLS850F1TAV50输出电压精度为2%，最大输出电流可达500 mA。全新的环路设计结合了快速调节和出色的稳定性，仅需在输出端使用一个1 μF的小型陶瓷电容。当电流低于100 mA时，该器件的典型压差极低，仅为70 mV。工作范围起始于仅3 V的输入电压（扩展工作范围），这使得TLS850F1TAV50也适用于在启动条件下仍需运行的汽车系统。该器件可通过使能功能进行开关操作。输出电压由复位功能监控，包括欠压复位、上电延迟复位和可调节的较低复位阈值。此外，还集成了一个具有固定定时的看门狗电路，用于监控微控制器的运行。器件具备输出电流限制和过温关断等内部保护功能，可防止因输出对地短路、过流和过温等故障对器件造成直接损坏。

商品特性

宽输入电压范围：3.0 V至40 V
固定输出电压：5 V
输出电压精度：≤±2%
输出电流能力：高达500 mA
超低电流消耗：典型值40 μA
极低压差：典型值70 mV（100 mA时）
使用1 μF陶瓷输出电容即可稳定工作
上电延迟复位：8.5 ms
可调节复位阈值：低至2.50 V
固定定时看门狗：48 ms
使能功能、欠压复位、过温关断
输出电流限制
宽温度范围
绿色产品（符合RoHS标准）

应用领域

汽车通用电子控制单元（ECU）
仪表盘和组合仪表供电
动力总成和电动助力转向（EPS）应用
安全应用的微控制器供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	59dB@(100Hz)
