TPS75501KTTRG3引脚图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

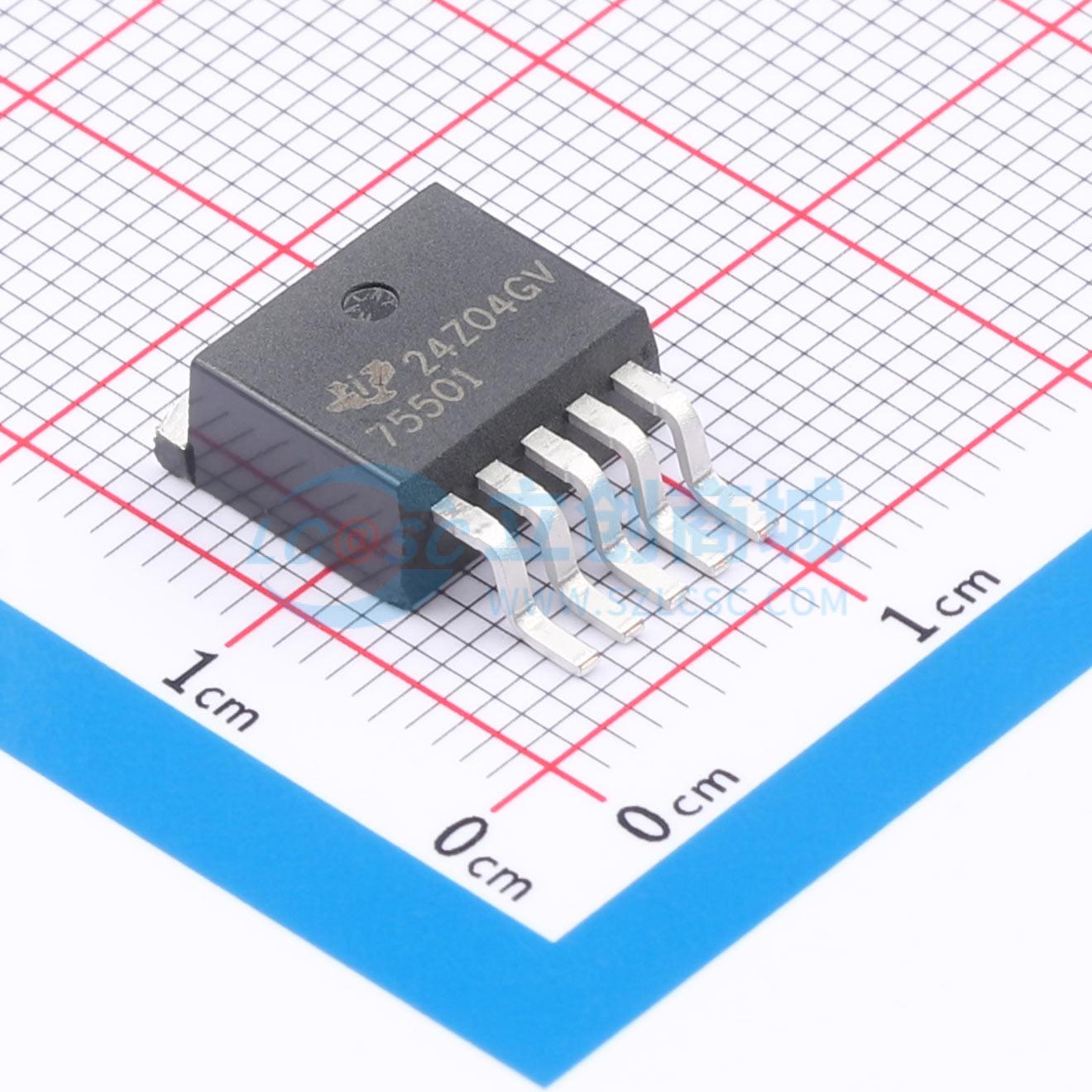

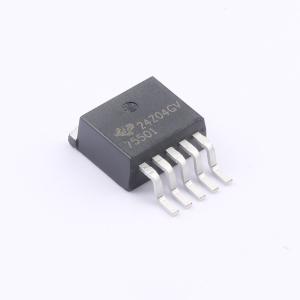

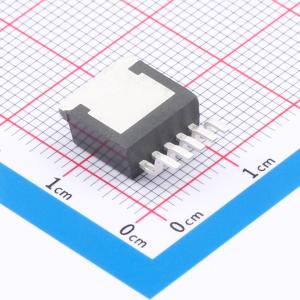

TPS75501KTTRG3

1.22V~5V 5A 5.5V

品牌名称
TI(德州仪器)
商品型号
TPS75501KTTRG3
商品编号
C3743406
商品封装
TO-263-5​
包装方式
编带
商品毛重
2.038克(g)

商品参数

属性参数值
商品目录线性稳压器(LDO)
输出极性正极
工作电压5.5V
输出电压1.22V~5V
输出电流5A
电源纹波抑制比(PSRR)60dB@(100Hz)
压差-
属性参数值
静态电流(Iq)125uA
噪声-
功能特性使能控制；工作状态指示；过流保护；热关断；输入欠压保护
工作温度-40℃~+125℃@(Tj)
输出类型可调
输出通道数1

商品概述

TPS755xx系列是5A低压差线性稳压器LDO，包含多个固定电压输出版本和一个可调电压输出版本，可提供最高5A的输出电流。

商品特性

  • 提供1.5V、1.8V、2.5V、3.3V固定输出版本，以及输出范围1.22V~5V的可调输出版本
  • 仅固定输出版本配备开漏输出的电源良好PG状态输出
  • TPS75533在输出电流5A时的压差典型值为250mV
  • 典型静态电流低至125μA，满负载下为125μA，器件禁用时静态电流降至1μA以下
  • 具备快速瞬态响应，可适配大负载电流变化
  • 固定输出版本在规定的线路、负载、温度条件下，输出电压容差最大为3%
  • 提供5引脚TO-220和TO-263表面贴装封装可选
  • 集成热关断保护功能
  • 具备睡眠模式，使能端输入TTL高电平信号即可关闭稳压器
  • 电源良好PG为低电平有效开漏输出，触发阈值典型值比稳压输出低9%，带滞回特性
  • 可调输出版本可通过外部电阻分压器编程设置输出电压
  • 静态电流低且不随输出负载变化，可提升系统工作寿命
  • 可实现3.3V至2.5V的电压转换
  • 使能端控制逻辑：逻辑高电平时器件进入关断模式，逻辑低电平时器件启用
  • 输入电压最大范围为-0.3V~6V，使能端电压最大范围为-0.3V~6V
  • 固定输出版本电源良好端最大电压为6V，峰值输出电流受内部限制
  • 工作结温范围为-40℃~150℃，存储温度范围为-65℃~150℃
  • 人体放电模型ESD等级为2kV，带电器件模型ESD等级为500V

应用领域

  • 电池供电系统
  • 上电复位电路
  • 低电量指示电路
  • 低压直流电压转换场景
