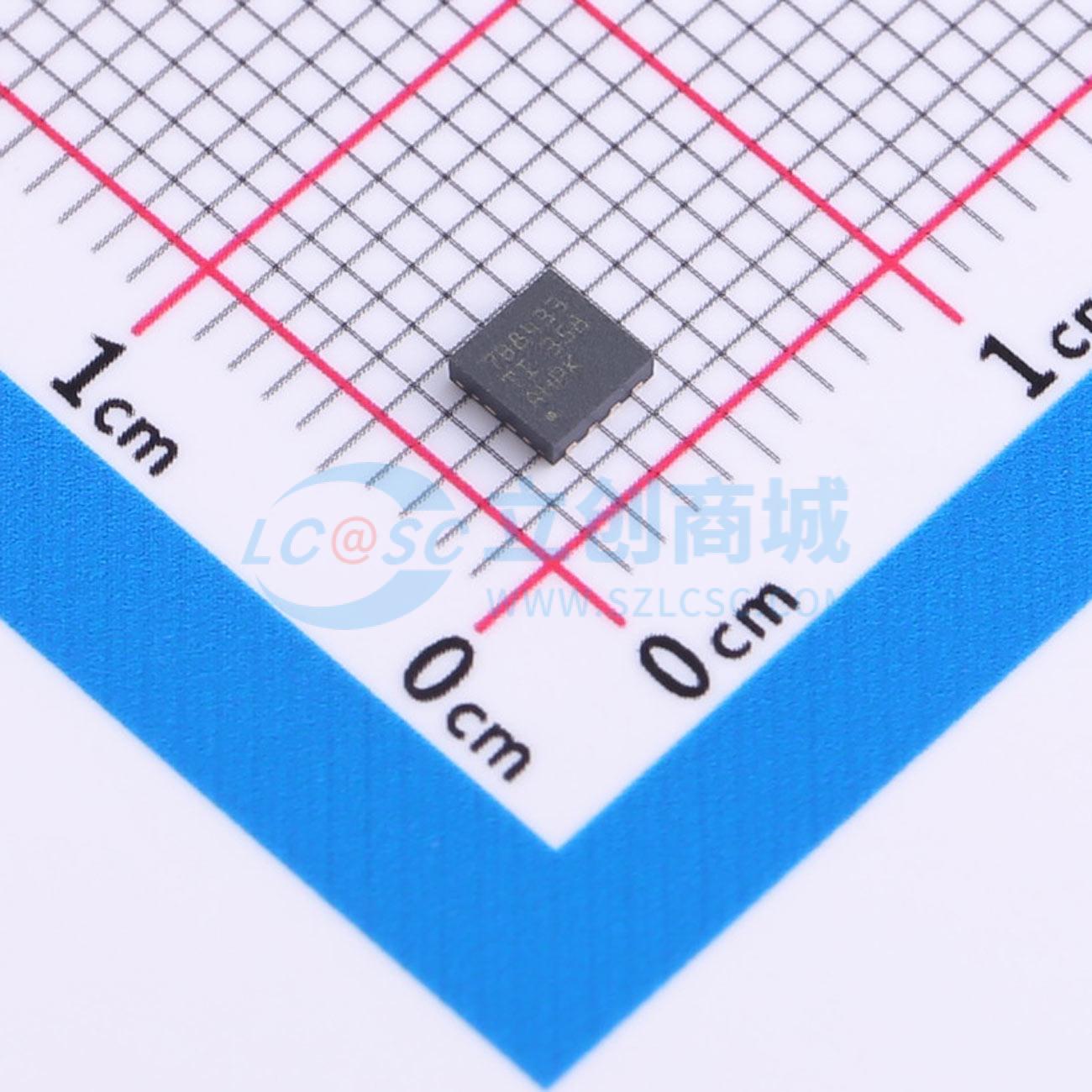

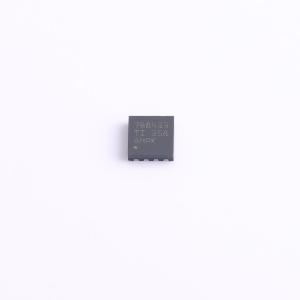

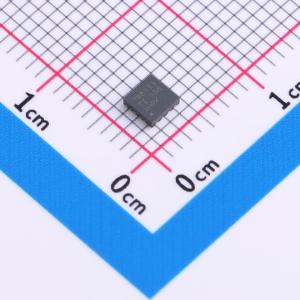

TPS7B8433QWDRBRQ1

具有使能和快速瞬态响应的汽车类 150mA、40V 低压降 (LDO) 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B84-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件的静态电流仅为 18μA，是为备用系统中微控制器 (MCU) 和控制器局域网(CAN) 收发器等常开型器件供电的出色解决方案。
品牌名称: TI(德州仪器)
商品型号: TPS7B8433QWDRBRQ1
商品编号: C3743650
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.115986克(g)

商品参数

商品概述

TPS7B84-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件的静态电流仅为 18μA，是为备用系统中微控制器 (MCU) 和控制器局域网(CAN) 收发器等常开型器件供电的出色解决方案。TPS7B84-Q1 具有固定和可调输出类型。该器件具有宽输入电压范围，因此能够为碳化硅 (SiC) 栅极驱动器和麦克风产生偏置电压，以及为 MCU 和处理器供电。该器件具有先进的瞬态响应，因此输出端可对负载或线路变化（例如，在冷启动条件下）作出迅速响应。此外，该器件架构新颖，可在从电压跌落恢复过程中最大限度降低输出过冲幅度。正常运行时，该器件可在整个线路、负载和温度范围内维持 ±0.75% 的直流精度。该器件采用 SOT223 封装和具有可湿性侧面的小型VSON 封装，可实现紧凑的印刷电路板 (PCB) 设计。即使整个器件散热较多，低热阻也有助于持久运行。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40℃ 至 +125℃，TA
结温： -40℃ 至 +150℃，TJ
输入电压范围：3V 至 40V（最大 42V）
输出电压范围：
- 可调输出：1.2V 至 18V
- 固定输出：3.3V 和 5V
输出电流：高达 150mA
输出电压精度： ±0.75%（最大值）
低压降：
- 150mA 时为 225mV（最大值）(VOUT≥3.3V)
低静态电流：
- 18μA（典型值）
- 禁用时最大值为 4μA
出色的线路瞬态响应：
- 冷启动时出现 ±2%偏差
- ±2%偏差（VIN 压摆率 1/μs）
与 2.2μF 或更高的电容器搭配使用时可保持稳定
提供功能安全可帮助进行功能安全系统设计的文档
封装选项：DRB（8 引脚 VSON），RθJA:50.8℃/W；DCY（4 引脚 SOT-223），RθJA:85.5℃/W

应用领域

可重新配置仪表组
车身控制模块 (BCM)
常开型电池连接应用：
- 汽车网关
- 远程免钥匙进入 (RKE)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
	压差	225mV@(150mA)

	属性	参数值
	静态电流(Iq)	26uA
	噪声	280uVrms
	特性	过流保护；过热保护；欠压锁定
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
