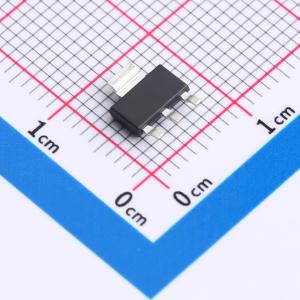

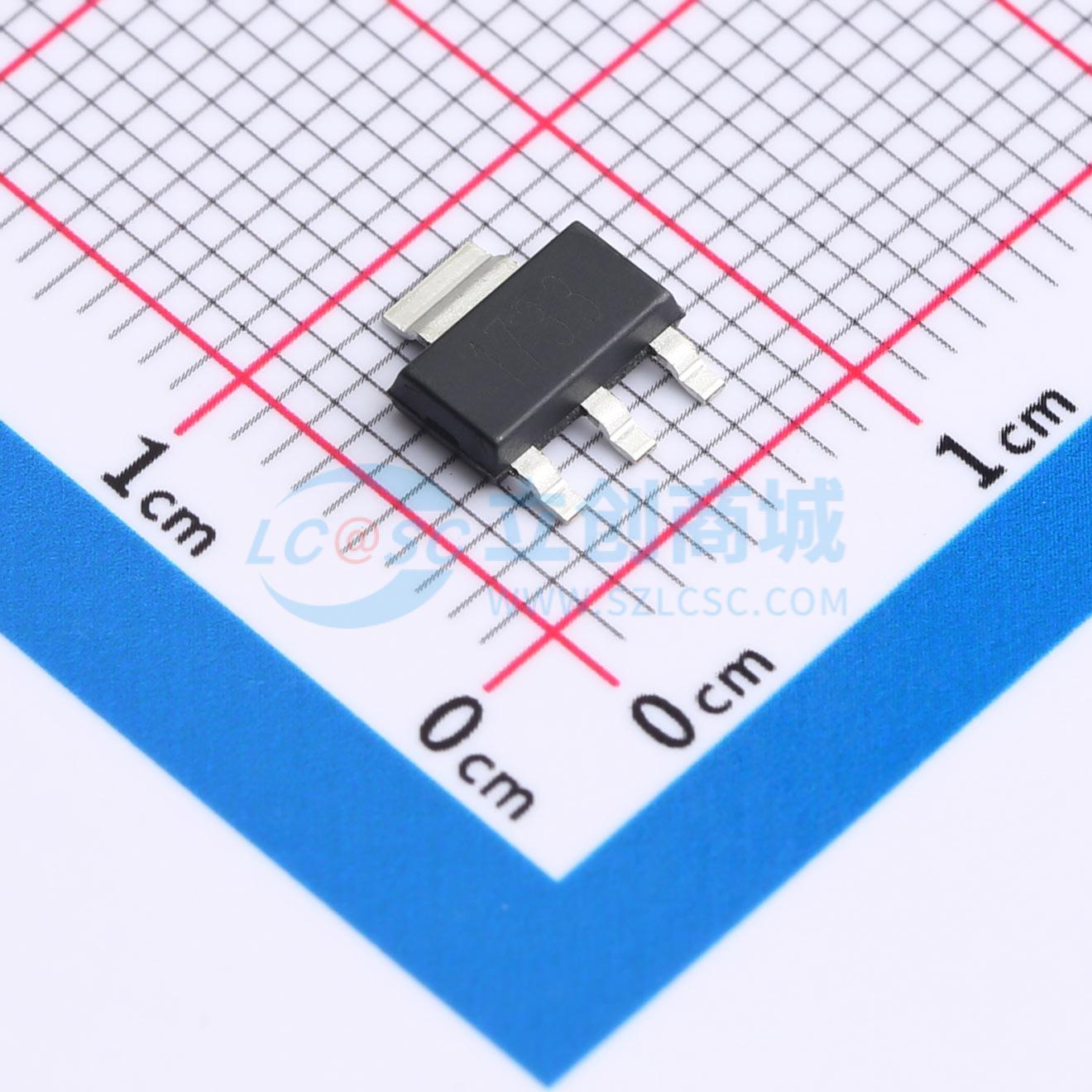

SP1117AV33TC
3.3V 1A 12V
- 描述
- 双极线性稳压器，Dropout Voltage：1.2V，输出电压：3.3V
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP1117AV33TC
- 商品编号
- C41355111
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.25248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.2V@(1A) | |
| 静态电流(Iq) | 6mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 |
商品概述
SP1117A是一款低压差三端稳压器，在输出电流为1A时，压差为1.2V。 SP1117A针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。它具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在1%以内。片上热关断功能可防止大电流和高温环境的综合影响。SP1117A有1.8V、2.5V和3.3V三种固定电压版本。固定电压版本集成了调节电阻。此外，还有一款可调版本，可通过两个外部电阻设置输出电压。 SP1117A采用行业标准的SOT - 223功率封装。
商品特性
- 低压差：输出电流为1A时，压差为1.2V
- 10Hz至10KHz的输出噪声：0.003%
- 输出电流IOU = 300mA、频率f = 120Hz时的电源抑制比：70dB
- 输出电压精度：1%
- 片上热关断
- 最大静态电流：IQMAX = 6mA
- 工作结温：-40至125℃
- 过流保护（OCP）、过压保护（OVP）、过温保护（OTP）
应用领域
- USB设备
- 附加卡
- DVD播放器
- 电脑主板
