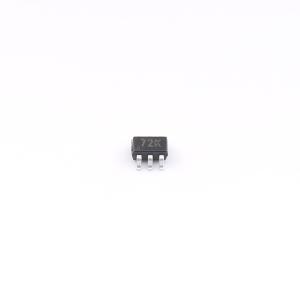

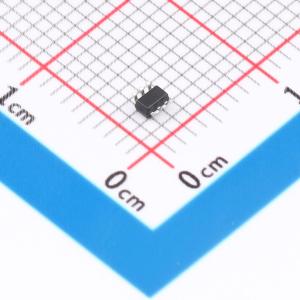

2N7002KBDW
小电流D-N型 MOSFET
- 描述
- 小电流MOSFET产品，两个N沟道，ESD防护，耐压：60V，电流：0.34A, Rdson：1600mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- 2N7002KBDW
- 商品编号
- C41355118
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.033917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 340mA | |
| 导通电阻(RDS(on)) | 4Ω@4.5V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 用于低导通电阻RDS(ON)的高密度单元设计
- 电压控制的小信号开关
- 坚固可靠
- 高饱和电流能力
- 静电放电保护
应用领域
- 直流-直流转换器
- 便携式设备的负载开关
