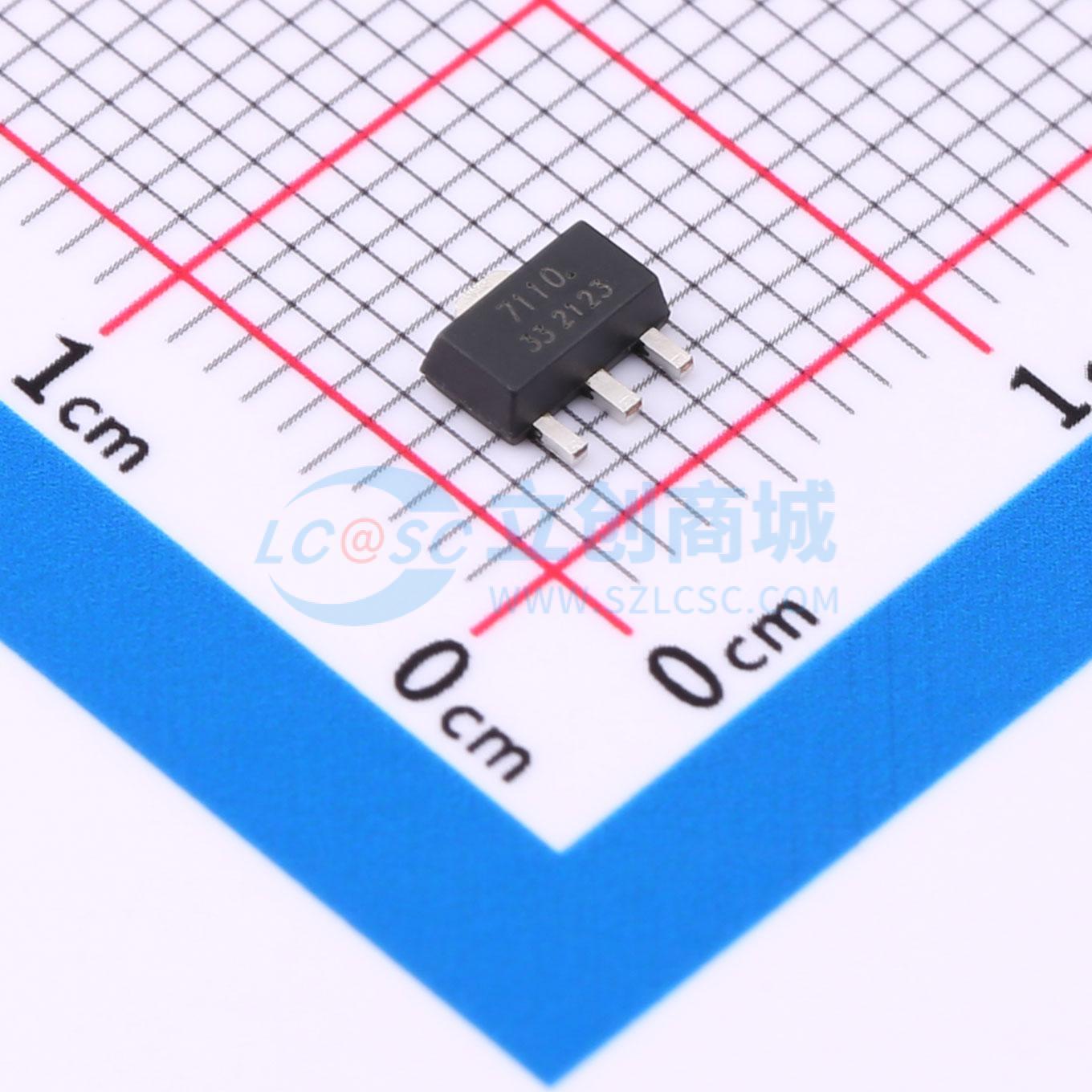

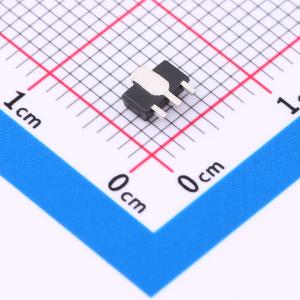

温馨提醒：图片仅供参考，商品以实物为准
SP1117V33T8
1A，双极线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双极线性稳压器，Dropout Voltage：1.3V，输出电压：3.3V
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP1117V33T8
- 商品编号
- C41355113
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.15365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.1A | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(1A) | |
| 静态电流(Iq) | 1.8mA | |
| 噪声 | - | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 |
商品概述
SP1117是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。与竞品的5mA相比，SP1117的待机电流极低，仅为1.8mA。 除了固定输出版本（输出电压Vout = 1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，SP1117还有可调版本，只需两个外部电阻即可提供1.25至12V的输出电压。 SP1117具备热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。其他输出电压精度可按需定制，如±1%。 SP1117提供SOT - 89 - 3L、SOT - 223、TO - 252功率封装。
商品特性
- 最大输出电流：1.1A（SOT - 89 - 3L）
- 最大输出电流：1.4A（SOT - 223、TO - 252）
- 工作输入电压范围：最大30V
- 线性调整率：0.03%N（典型值）
- 待机电流：1.8mA（SOT - 89 - 3L，典型值）
- 待机电流：2mA（SOT - 223、TO - 252，典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20℃~85℃
应用领域
- 计算机主板、显卡电源管理
- LCD显示器和LCD电视
- DVD解码板
- ADSL调制解调器
- 开关电源后置稳压器
