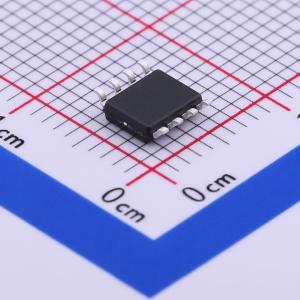

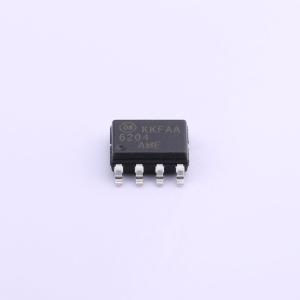

温馨提醒：图片仅供参考，商品以实物为准

FAN6204AMX

mWSaVerTM同步整流控制器的反激和正激自由整流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款次级侧同步整流 (SR) 控制器，用于驱动 SR MOSFET 以提高效率。适用于反激式转换器和正激式续流整流。可以基于专有的创新线性预测定时控制技术，应用于连续或不连续导通模式 (CCM 和 DCM) 以及准谐振 (QR) 反激式转换器。该技术的优点包括无需电流检测电路的简单控制方法，以实现抗扰性。通过 PWM 频率跟踪和次级侧绕组电压检测，可以在固定和可变频率系统中运行。在绿色模式下，SR 控制器停止所有 SR 开关操作以降低工作电流。在轻载条件下，功耗保持在最低水平。
品牌名称: onsemi(安森美)
商品型号: FAN6204AMX
商品编号: C432199
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

商品概述

FAN6204A是一款次级侧同步整流（SR）控制器，用于驱动SR MOSFET以提高效率。该IC适用于反激式转换器和正激式续流整流。基于专有的创新线性预测定时控制技术，FAN6204A可应用于连续或不连续导通模式（CCM和DCM）以及准谐振（QR）反激式转换器。该技术的优点包括一种无需电流检测电路的简单控制方法，可实现抗干扰能力。通过PWM频率跟踪和次级侧绕组电压检测，FAN6204A可在固定频率和可变频率系统中运行。在绿色模式下，SR控制器停止所有SR开关操作以降低工作电流。在轻载条件下，功耗保持在最低水平。

商品特性

mWSaver™技术：内部绿色模式可停止SR开关，以降低空载功耗；1.1 mA超低绿色模式工作电流
SR控制器适用于QR、DCM和CCM工作模式的反激式转换器
适用于正激式续流整流
具有次级侧绕组电压检测的PWM频率跟踪
超低VDD工作电压，适用于各种输出电压应用（5V ~ 24V）
VDD引脚过压保护（OVP）
12 V（典型值）栅极驱动器钳位
8引脚SOP封装

应用领域

交流/直流笔记本电脑适配器
开放式开关电源电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式；正激式

	属性	参数值
	模式支持	QR；DCM；CCM
	工作温度	-40℃~+105℃
