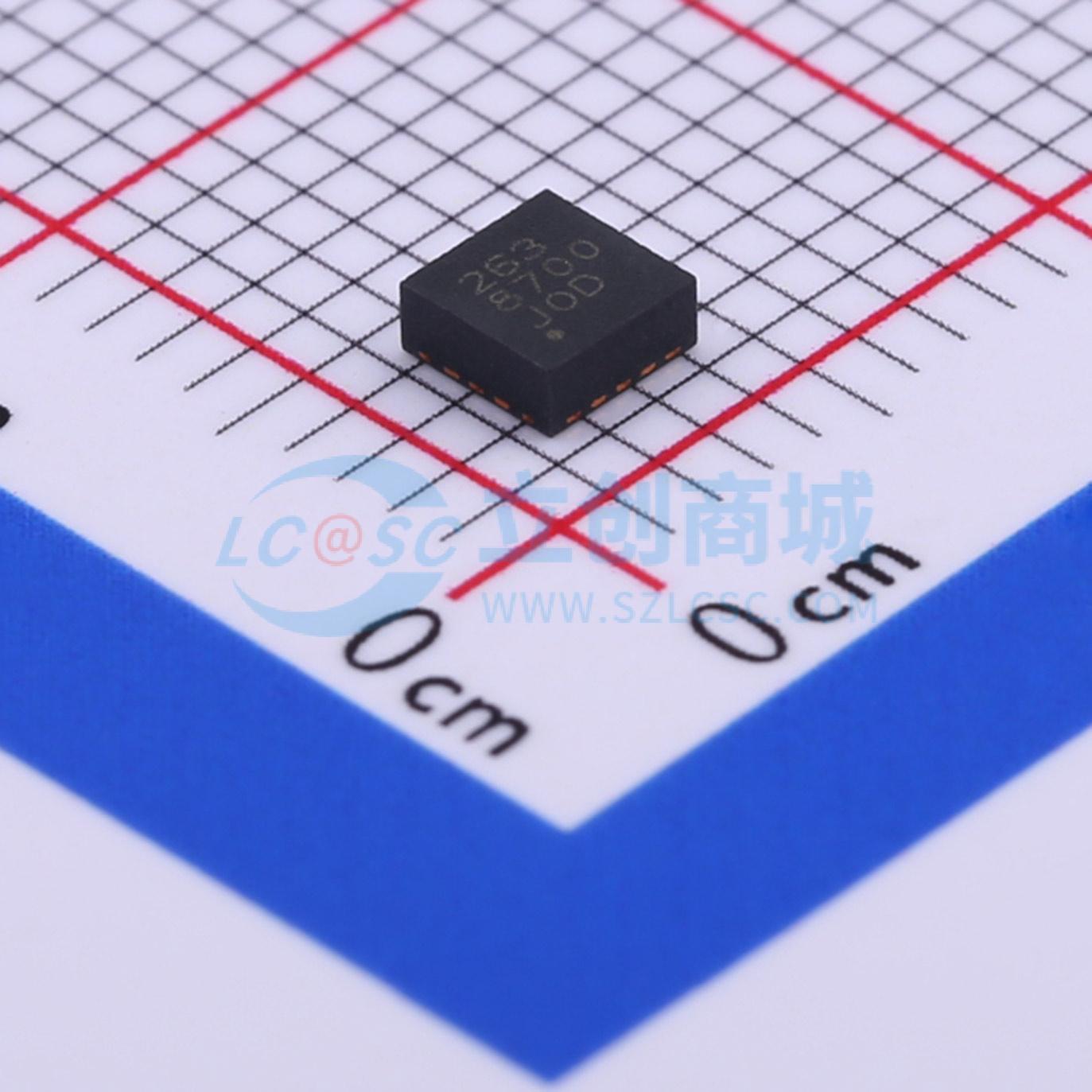

温馨提醒：图片仅供参考，商品以实物为准

FXOS8700CQR1

停产集成线性加速度计和磁力计的六轴传感器

描述: FXOS8700CQ是一款小型、低功耗的三轴线性加速度计和三轴磁力计的组合单封装器件。该器件具备可选的1°C或点对点SPI串行接口，加速度计ADC分辨率为14位，磁力计ADC分辨率为16位，并带有智能嵌入式功能。FXOS8700CQ的加速度满量程范围可动态选择为±2g/±4g/±8g，磁测量范围固定为±1200μT
品牌名称: NXP(恩智浦)
商品型号: FXOS8700CQR1
商品编号: C432308
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

FXOS8700CQ是一款小尺寸、低功耗的器件，将3轴线性加速度计和3轴磁力计整合在单个封装中。该器件配备可选的I²C或点对点SPI串行接口，加速度测量采用14位ADC分辨率，磁力计测量采用16位ADC分辨率，带有智能内置功能；加速度满量程范围为±2g/±4g/±8g，可动态选择，磁性测量固定范围为±1200μT；用户可为每个传感器选择1.563Hz至800Hz的输出数据速率，交错式磁数据与加速度数据最高可支持400Hz的输出数据速率；采用塑料QFN封装，可在-40℃至+85℃的扩展温度范围下正常工作。

商品特性

完整的6轴电子罗盘硬件方案
VDD电源电压范围为1.95V~3.6V，VDDIO电压范围为1.62V~3.6V
加速度满量程范围为±2g/±4g/±8g，支持动态选择
磁性传感器满量程范围为±1200μT
单个传感器支持的输出数据速率范围为1.563Hz~800Hz，双传感器同时激活的混合模式下输出数据速率最高可达400Hz
低噪声：200Hz带宽下加速度噪声密度小于126μg/√Hz，100Hz带宽下磁噪声密度小于100nT/√Hz
加速度测量采用14位ADC分辨率
磁力测量采用16位ADC分辨率
低功耗：双传感器同时激活状态下，100Hz输出时电流消耗为240μA，25Hz输出时电流消耗为80μA
内置可编程加速度事件功能，支持自由落体检测、运动检测、瞬态检测、向量幅度变化检测、脉冲与敲击检测（单击、双击）、方向检测（竖屏/横屏）
内置可编程磁性事件功能，支持阈值检测、向量幅度变化检测、自主磁性极值检测、自主硬铁校准
支持通过自动唤醒、返回休眠功能可编程自动改变输出数据速率，实现功耗节约，该功能可适配磁事件和加速度事件中断源
内置仅存储加速度数据的32样本FIFO
集成加速度计自测功能
灵敏度参数：磁力计灵敏度固定为0.1μT/LSB；加速度计灵敏度随所选满量程范围变化，2g模式下为0.244mg/LSB，4g模式下为0.488mg/LSB，8g模式下为0.976mg/LSB
供电要求：器件通过VDD引脚供电，需配置电源去耦电容（100nF陶瓷电容加4.7μF大容量电容），电容需尽可能靠近器件引脚放置；VDDIO数字接口电源需配置100nF陶瓷去耦电容，尽可能靠近对应引脚放置
接口特性：数字控制引脚耐压不超过VDDIO+0.3V；两个中断引脚INT1和INT2的功能与时序可通过I²C/SPI接口用户编程；I²C接口的SDA和SCL为开漏结构，需要外置上拉电阻；INT1和INT2可配置为开漏工作模式，配置为开漏时需要外置上拉电阻

应用领域

安防领域的运动检测、开门检测
智能家居应用、机器人、带电子罗盘功能的无人机
医疗领域的病人监护、跌倒检测、康复治疗
移动设备、平板、个人导航设备的电子罗盘
用户界面功能：通过方向变化实现菜单滚动，敲击检测替代实体按键
方向检测：竖屏/横屏识别，上下、左右、前后方向识别
增强现实、游戏、实时活动分析：计步、硬盘驱动器等设备的自由落体与掉落检测
利用惯性与磁性事件检测实现移动设备电源管理
可穿戴设备：运动检测、活动监测、运动监测、环境感知、冲击与振动监测

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	X,Y,Z
	加速度计量程(MAX)	±8g
	陀螺仪轴向	-
	陀螺仪量程(MAX)	-
	传感器类型	加速度计
	输出位数	14bit

	属性	参数值
	接口类型	I2C；SPI
	工作电压	1.95V~3.6V
	缓存大小	-
	待机电流	2uA
	工作温度	-40℃~+85℃
	功能特性	运动事件检测
