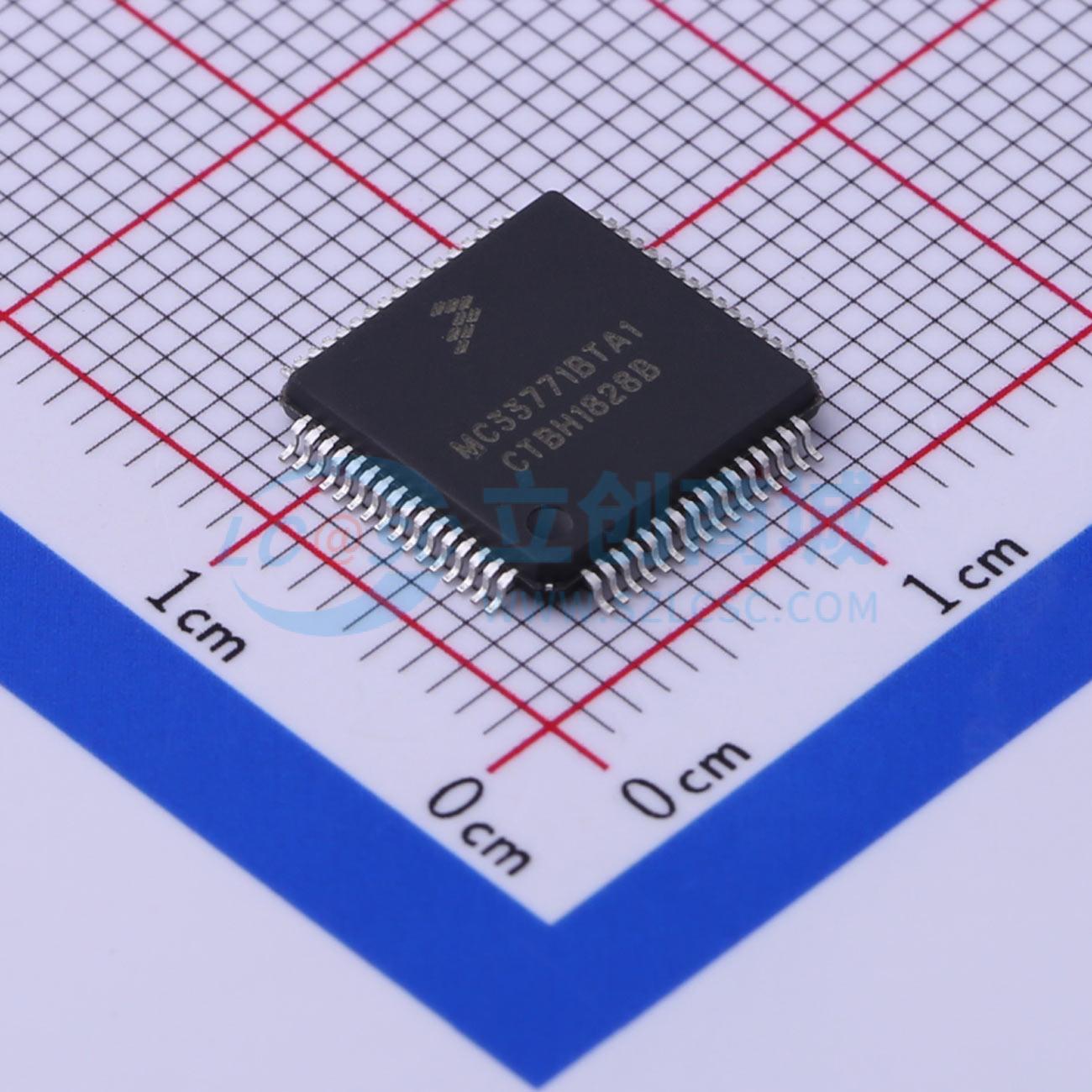

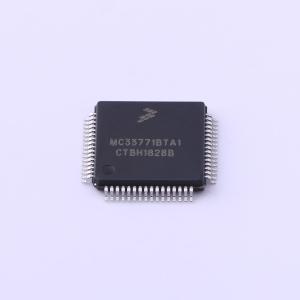

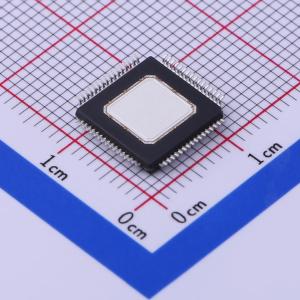

MC33771BTA1AE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 33771是一款SMARTMOS锂离子电池单元控制器IC，专为混合动力汽车(HEV)和电动汽车(EV)等汽车应用以及能源存储系统(ESS)和不间断电源(UPS)系统等工业应用而设计。该器件对差分电池单元电压和电流执行ADC转换，并进行电池库仑计数和电池温度测量。该信息通过串行外设接口(SPI)或变压器隔离(TPL)以数字方式传输到微控制器进行处理。
品牌名称: NXP(恩智浦)
商品型号: MC33771BTA1AE
商品编号: C432306
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.35克(g)

商品参数

商品概述

33771是一款SMARTMOS锂离子电池单元控制器IC，专为混合动力汽车(HEV)和电动汽车(EV)等汽车应用以及能源存储系统(ESS)和不间断电源(UPS)系统等工业应用而设计。该器件对差分电池单元电压和电流执行ADC转换，并进行电池库仑计数和电池温度测量。该信息通过串行外设接口(SPI)或变压器隔离(TPL)以数字方式传输到微控制器进行处理。

商品特性

工作电压 9.6 V ≤ V_PWR ≤ 61.6 V ，瞬态电压75V
7至14个电池单元管理
隔离式2.0 Mbps差分通信或4.0 Mbps SPI
初始化时可寻址
0.8 mV 最大总电压测量误差
同步电池单元电压/电流测量和库仑计数
电池组总电压测量
7个GPIO/温度传感器输入
5.0 V 基准电源输出， 5.0 mA 电流能力
自动过压/欠压和温度检测，可路由至故障引脚
集成睡眠模式过压/欠压和温度监控
板载 300 mA 被动单元平衡，带诊断功能
支持热插拔内部和外部故障（如断路、短路和泄漏）检测
支持ISO 26262，最高达到ASIL D安全系统
与最多可支持6个电池单元的MC33772完全兼容符合AEC-Q100要求

应用领域

汽车： 48 V 和高压电池组
电动自行车和电动踏板车
能源存储系统
不间断电源(UPS)

	属性	参数值
	商品目录	电池管理
	工作电压	9.6V~61.6V
	电池类型	锂电池
	电池节数	7~14
	工作温度	-40℃~+105℃

	属性	参数值
	电池温度检测	支持
	静态电流(Iq)	40uA
	均衡电流	300mA
	接口类型	SPI；I2C
