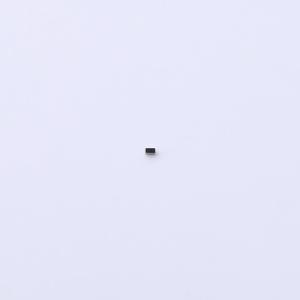

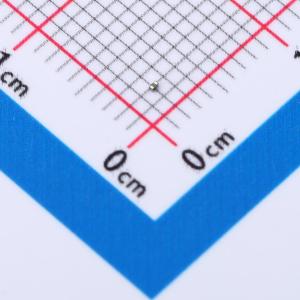

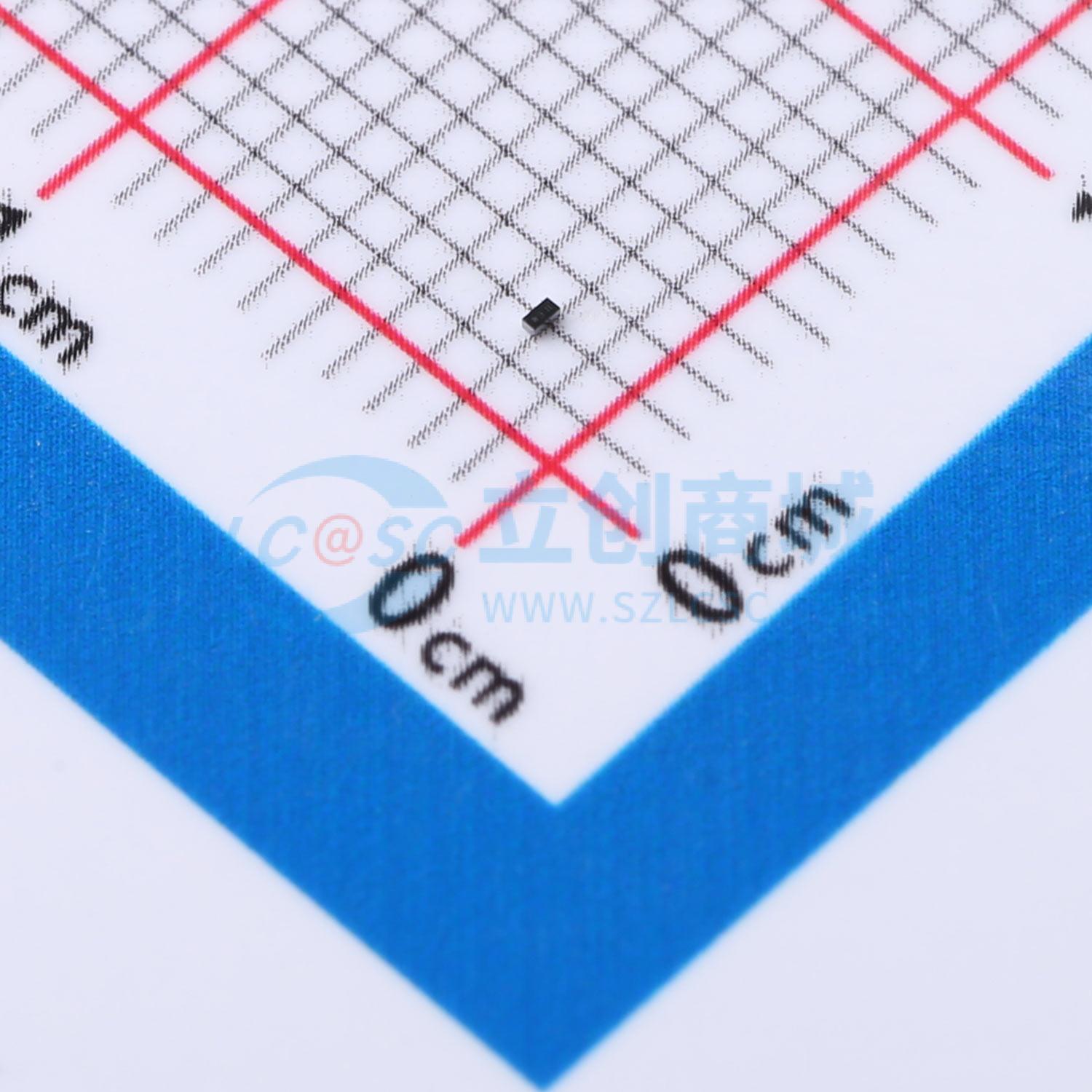

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3S1BSFYL
双向ESD 3.3V截止 峰值脉冲电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低钳位双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用无引脚超小型DSN0603 - 2（SOD962）表面贴装器件（SMD）封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3S1BSFYL
- 商品编号
- C3713366
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | - | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10.7pF |
商品概述
超低钳位双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用无引脚超小型DSN0603 - 2（SOD962）表面贴装器件（SMD）封装。
商品特性
- 单线路双向ESD保护
- 高度仅0.3 mm的超小型无引脚封装
- 符合IEC 61000 - 4 - 5（浪涌）标准，lPPM = 12 A
- 极低钳位电压：对于TLP脉冲，在16 A时典型VCL = 5.8V
- 极低漏电流：IRM = 1 nA
- 高达30 kV的ESD保护
应用领域
- 用于便携式电子设备、通信、消费和计算设备中非常敏感的接口线路及通用接口线路的ESD浪涌保护。
