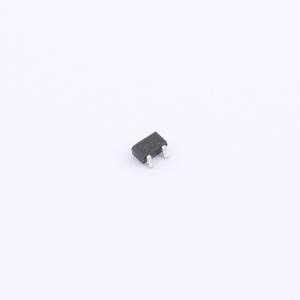

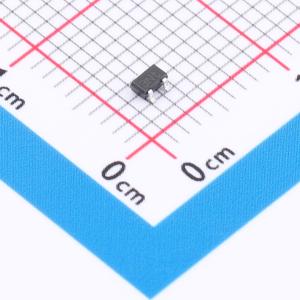

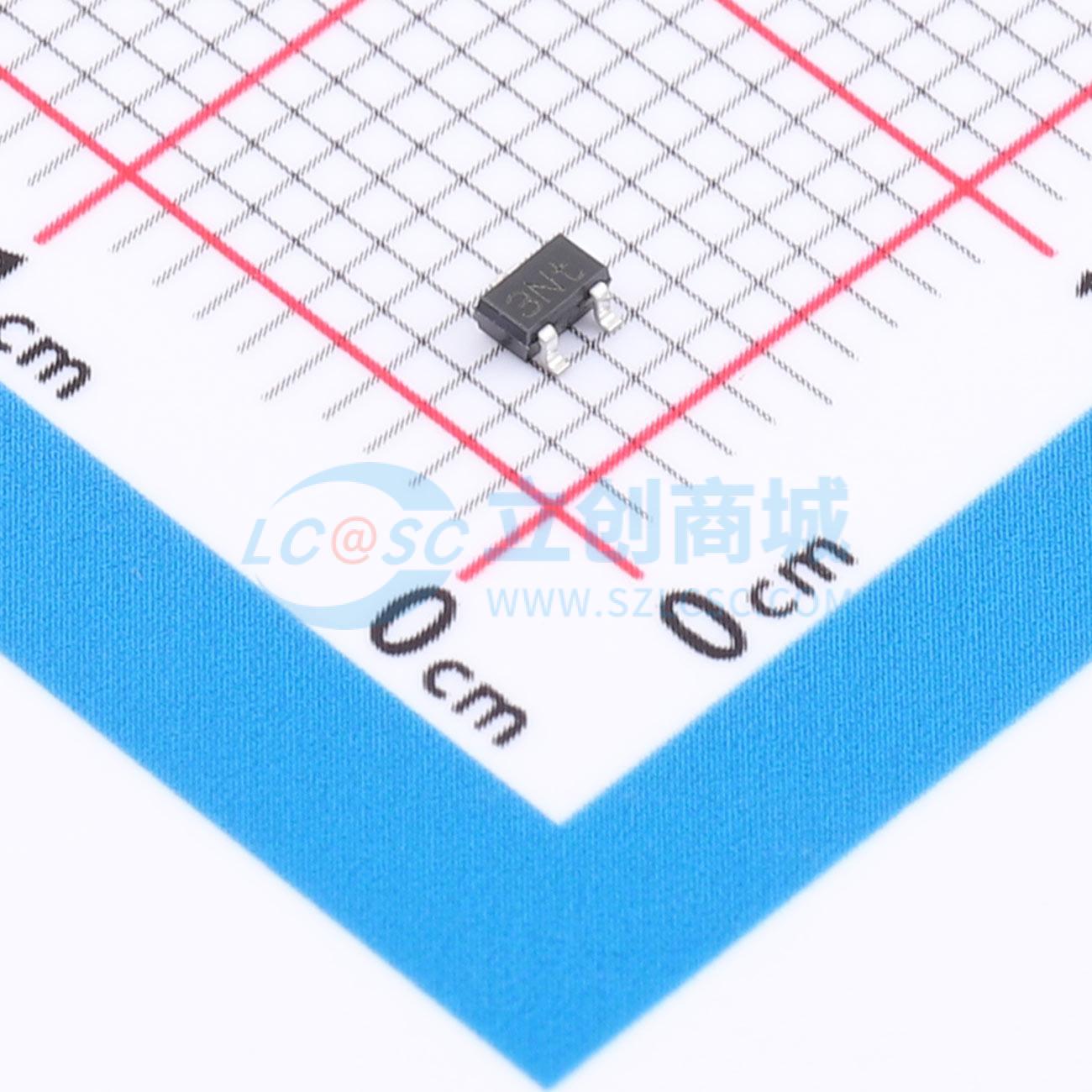

温馨提醒：图片仅供参考，商品以实物为准
PESD2CANFD27L-UX
TVS 27V截止 4A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器件采用小型SOT323 (SC70) 表面贴装器件 (SMD) 塑料封装，旨在保护两条汽车车内网络总线免受静电放电 (ESD) 和其他瞬态现象的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD27L-UX
- 商品编号
- C3713903
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 28V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS |
商品概述
采用小型SOT323 (SC70) 表面贴装器件 (SMD) 塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线线路免受静电放电 (ESD) 和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 27 V
- 低钳位电压：IPP = 1 A时，VCL = 31 V
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 超低电容：Cd = 10 pF
- 高达30 kV的ESD保护（ISO 10605；C = 150 pF；R = 330 Ω）
- 高温耐受性：Tj = 175 ℃
- 通过AEC - Q101认证
应用领域
- 汽车环境中车载网络线路的ESD保护
- CAN-FD
- CAN
- FlexRay
- SENT
