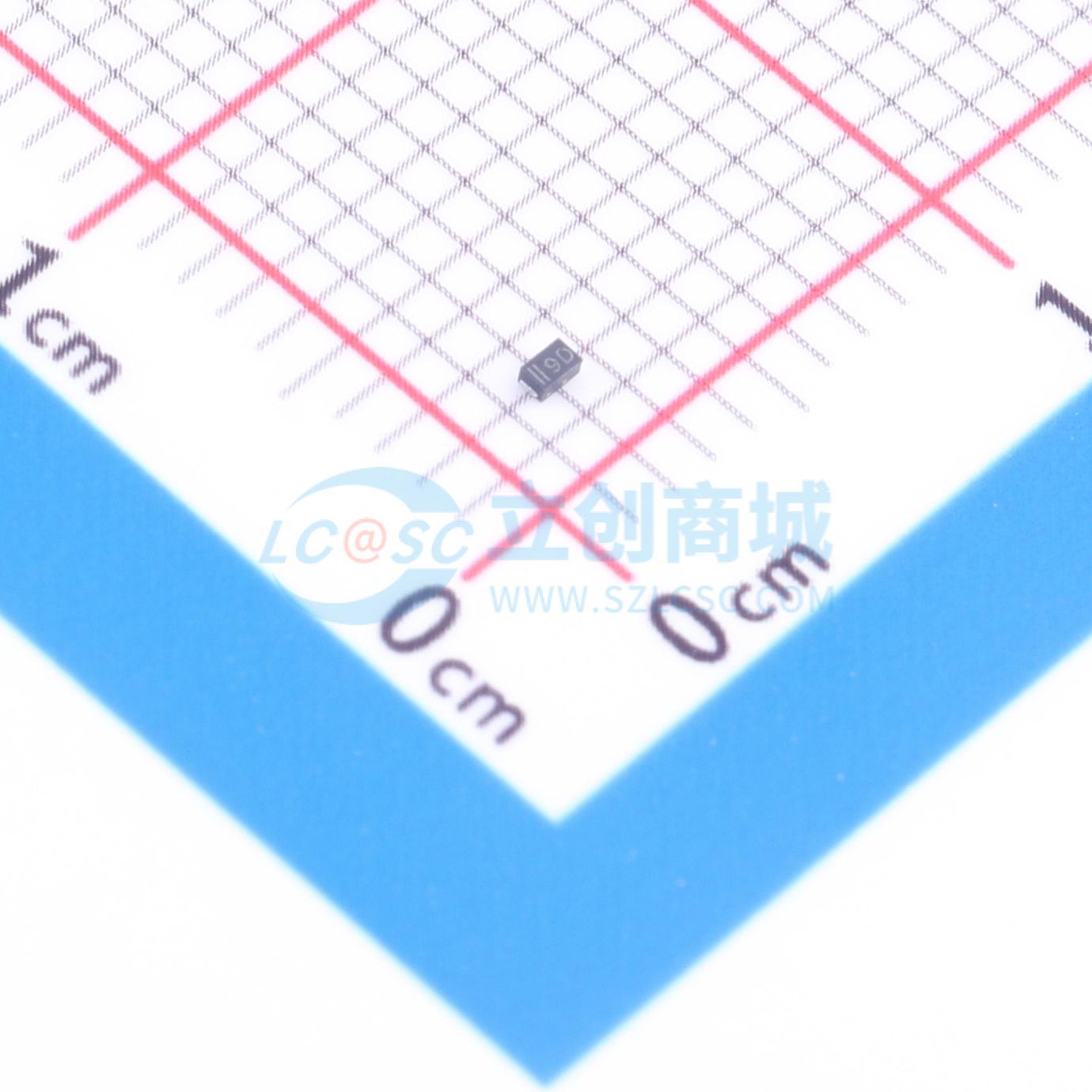

PESD24VV1BLSYL
PESD24VV1BLSYL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VV1BLSYL
- 商品编号
- C3715562
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 25.5V | |
| 类型 | TVS |
商品概述
采用无引脚超小型DFN1006BD - 2（SOD882BD）表面贴装器件（SMD）塑料封装且侧边可焊的静电放电（ESD）保护器件，旨在保护单条线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 24 V
- 低钳位电压：IPP = 3.5 A时，VCL = 33 V
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 高达30 kV的ESD保护（ISO 10605：C = 330 pF，R = 330 Ω）
- 超低泄漏电流：|IRM| < 1 nA
应用领域
- 通信、消费和计算设备中低速接口的ESD保护
- USB Type - C、CC和SBU线路
