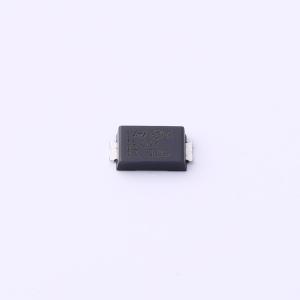

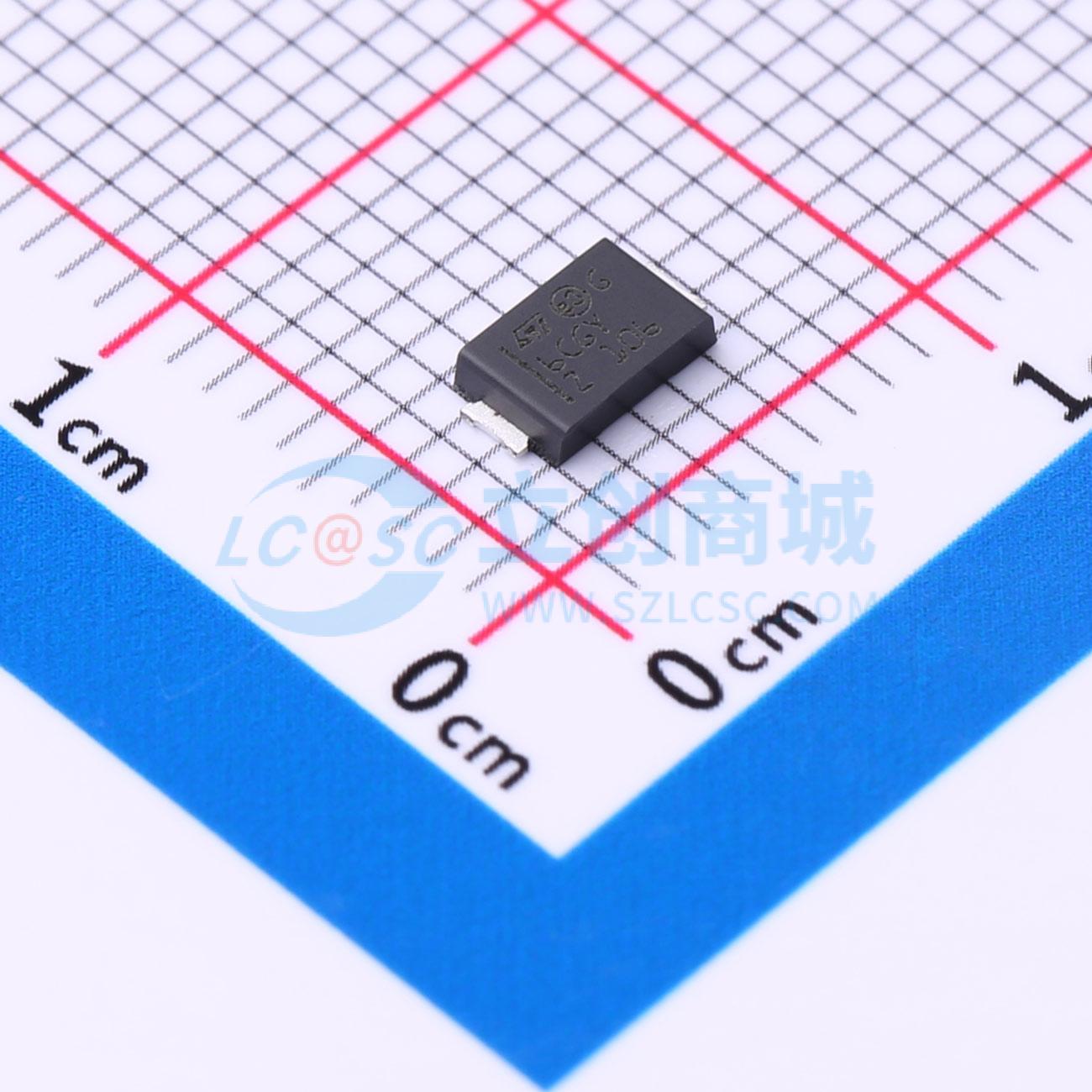

SMA6F40AY
单向TVS 40V截止 峰值浪涌电流：48A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA6FY瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，使其免受ISO 7637系列标准定义的浪涌影响，并能根据ISO 10605标准抵御静电放电。平面技术使其适用于需要低漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA6F40AY
- 商品编号
- C3707300
- 商品封装
- SMA-flat
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 84V | |
| 峰值脉冲电流(Ipp) | 48A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6FY瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，使其免受ISO 7637系列标准定义的浪涌影响，并能根据ISO 10605标准抵御静电放电。 平面技术使其适用于需要低漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。
商品特性
- 通过AEC-Q101认证
- 峰值脉冲功率：600 W（10/1000 µs）和4 kW（8/20 µs）
- 扁平薄型封装：1 mm
- 截止电压范围：5 V至188 V
- 单向类型
- 低漏电流：25 ℃时为0.2 µA，85 ℃时为1 µA
- 最高工作结温（Tj max）：175 ℃
- 在最高结温（Tj max）下具有高功率能力：高达400 W（10/1000 µs）
- 引脚表面处理：雾锡电镀
- 符合UL94 V0标准
- J-STD-020湿度敏感度等级1级
- 符合J-STD-002、JESD 22-B102 E3和MIL-STD-750方法2026
- 通过JESD-201 2级晶须测试
- 符合IPC7531焊盘布局，采用JEDEC注册封装外形
- IEC 61000-4-4 4级：4 kV
- ISO10605、IEC 61000-4-2，C = 150 pF - R = 330 Ω，超过4级：30 kV（接触放电）、30 kV（空气放电）
- ISO10605，C = 330 pF，R = 330 Ω，超过4级：30 kV（接触放电）、30 kV（空气放电）
- ISO7637-2（不适用于VRM低于电池电压的器件） 脉冲1：Vs = -150 V 脉冲2a：VS = +112 V 脉冲3a：VS = -220 V 脉冲3b：VS = +150 V
