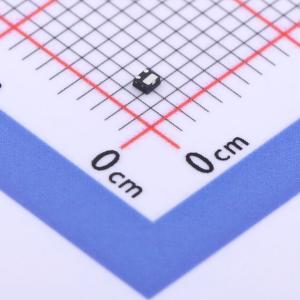

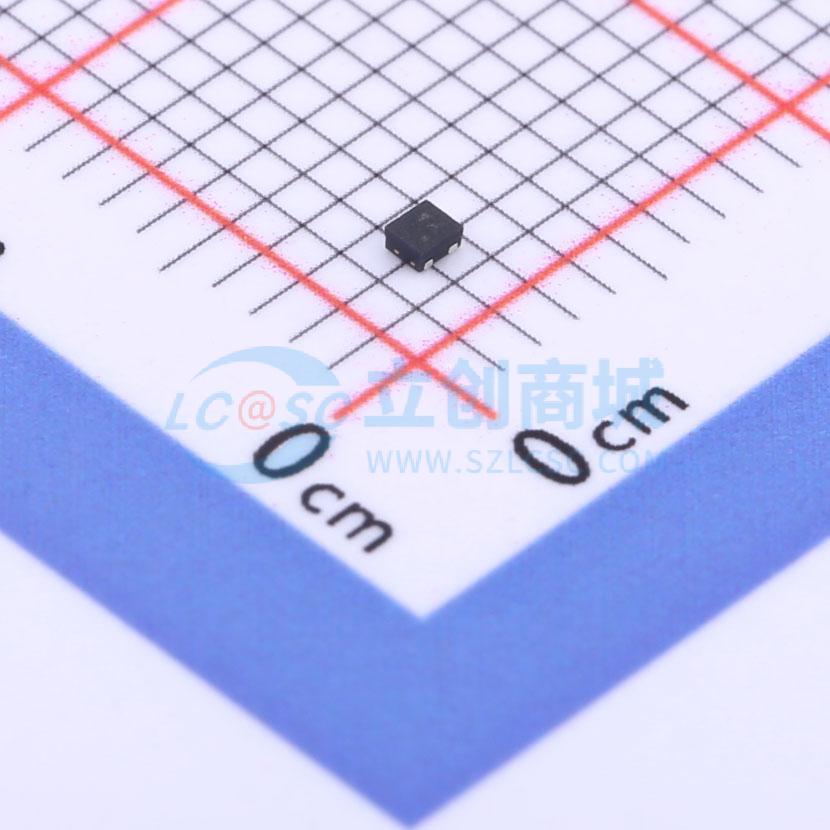

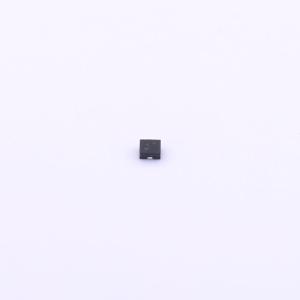

温馨提醒：图片仅供参考，商品以实物为准
ESDCAN03-2BM3Y
双向ESD 24V截止 峰值浪涌电流：3.3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用双线TVS，DFN封装，用于CAN总线保护（12 V系统）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDCAN03-2BM3Y
- 商品编号
- C3707901
- 商品封装
- QFN-3(1.1x1)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 24V | |
| 钳位电压 | 36.5V | |
| 峰值脉冲电流(Ipp) | 3.3A@8/20us | |
| 击穿电压(VBR) | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.3pF |
商品概述
该双线路CAN收发器保护器件（TVS）保护汽车CAN PHY的CAN H和CAN L信号免受ISO 7637-3瞬态和ESD（静电放电）影响。ESDCAN03-2BM3Y符合所有物理层约束（跳启动、反向极性等），且不影响低钳位电压，可有效保护CAN总线（控制器局域网）或LIN总线（本地互连网络）。低线路电容使其兼容CAN-FD、高速总线如FlexRay、USB甚至未来的CAN XL。
商品特性
- AEC-Q101合格
- 双向双线路ESD和EOS保护：触发电压V_TRIG最小值28V，低钳位系数V_CL/V_TRIG
- QFN-3L 1.1×1.0×0.55封装（也称为DFN1110）
- 最大脉冲电流达3.3A（8/20μs）
- 低泄漏电流
- ECOPACK2 ROHS合规组件
- 符合J-STD-020 MSL等级1和UL94 V0
- IPC7531封装和JEDEC注册封装
- 符合ISO 16750-2（跳启动和反向电池测试）
- ISO 10605/IEC 61000-4-2-C=150pF，R=330Ω，超过等级4：接触放电±15kV，空气放电±30kV
- ISO 10605-C=330pF，R=2kΩ：接触和空气放电±30kV
- ISO 10605-C=330pF，R=330Ω：接触放电±12kV，空气放电±30kV
- ISO 7637-3：脉冲3a/3b±150V，脉冲2a±85V
应用领域
- 汽车控制器局域网（CAN），其中静电放电或其他瞬态浪涌可能损坏CAN收发器或带有CAN PHY的集成电路（IC）
- 兼容大多数汽车接口
