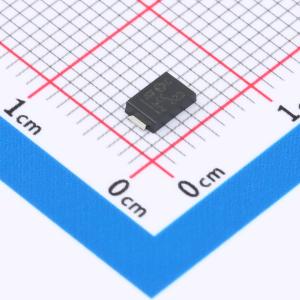

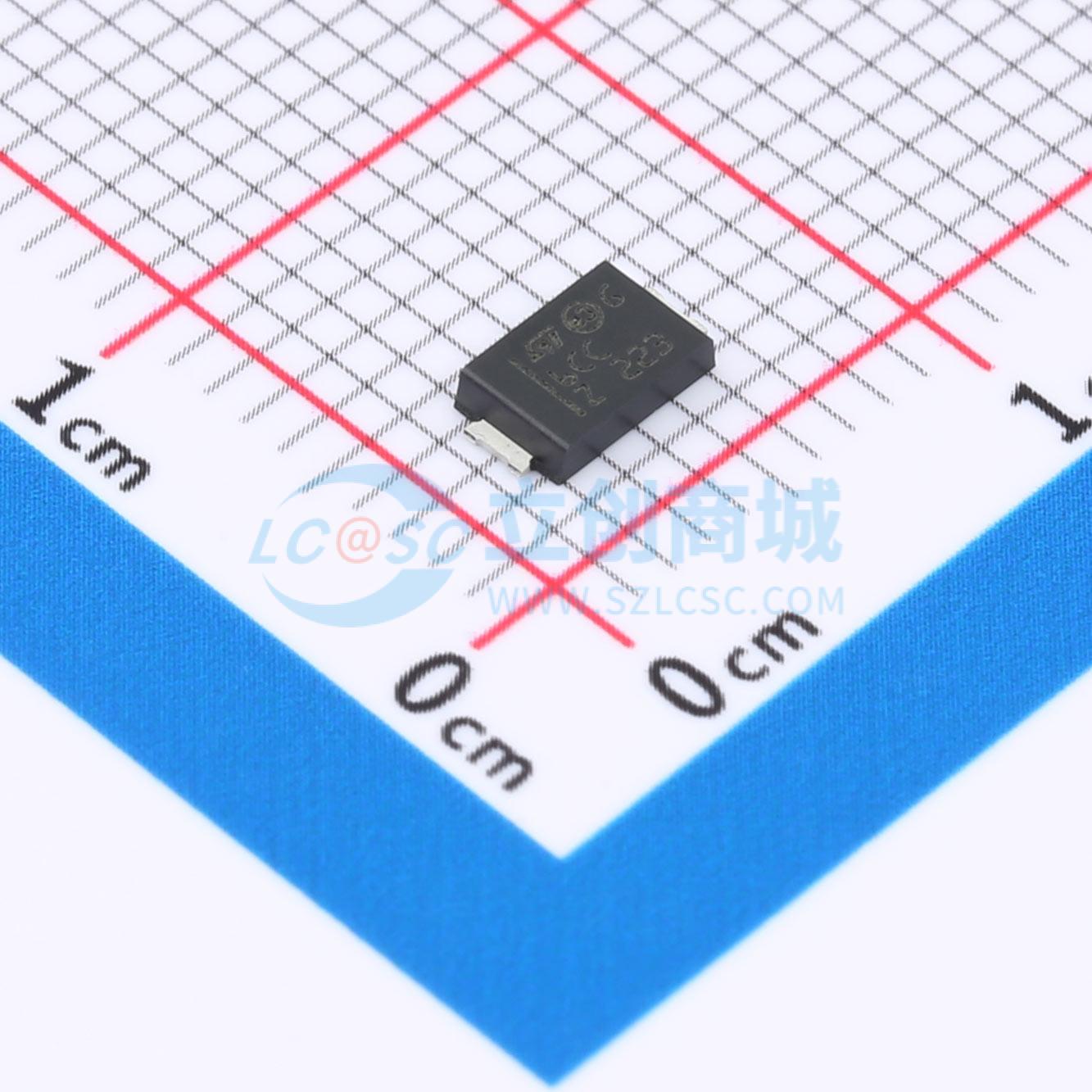

SMA6F36A
36V 52A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护敏感电路免受瞬态浪涌影响。平面技术使其与高端电路兼容，在需要低泄漏电流和高结温的情况下，可提供长期可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA6F36A
- 商品编号
- C3709017
- 商品封装
- SMA-flat
- 包装方式
- 编带
- 商品毛重
- 0.1205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 76V | |
| 峰值脉冲电流(Ipp) | 52A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 40V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6F Transil系列旨在保护敏感电路免受瞬态浪涌的影响。平面技术使其适用于需要低泄漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。
商品特性
- 峰值脉冲功率：600 W (10 / 1000 μs) 和 4 kW (8 / 20 μs)
- 扁平薄型封装：1mm
- 截止电压范围从5 V到188 V
- 单向类型
- 低泄漏电流：25°C时为0.2 μA，85°C时为1 μA
- 最高工作结温Tj：175°C
- 在最高结温Tj下具有高功率能力：高达400 W (10/1000 μs)
- 引脚表面处理：哑光镀锡
