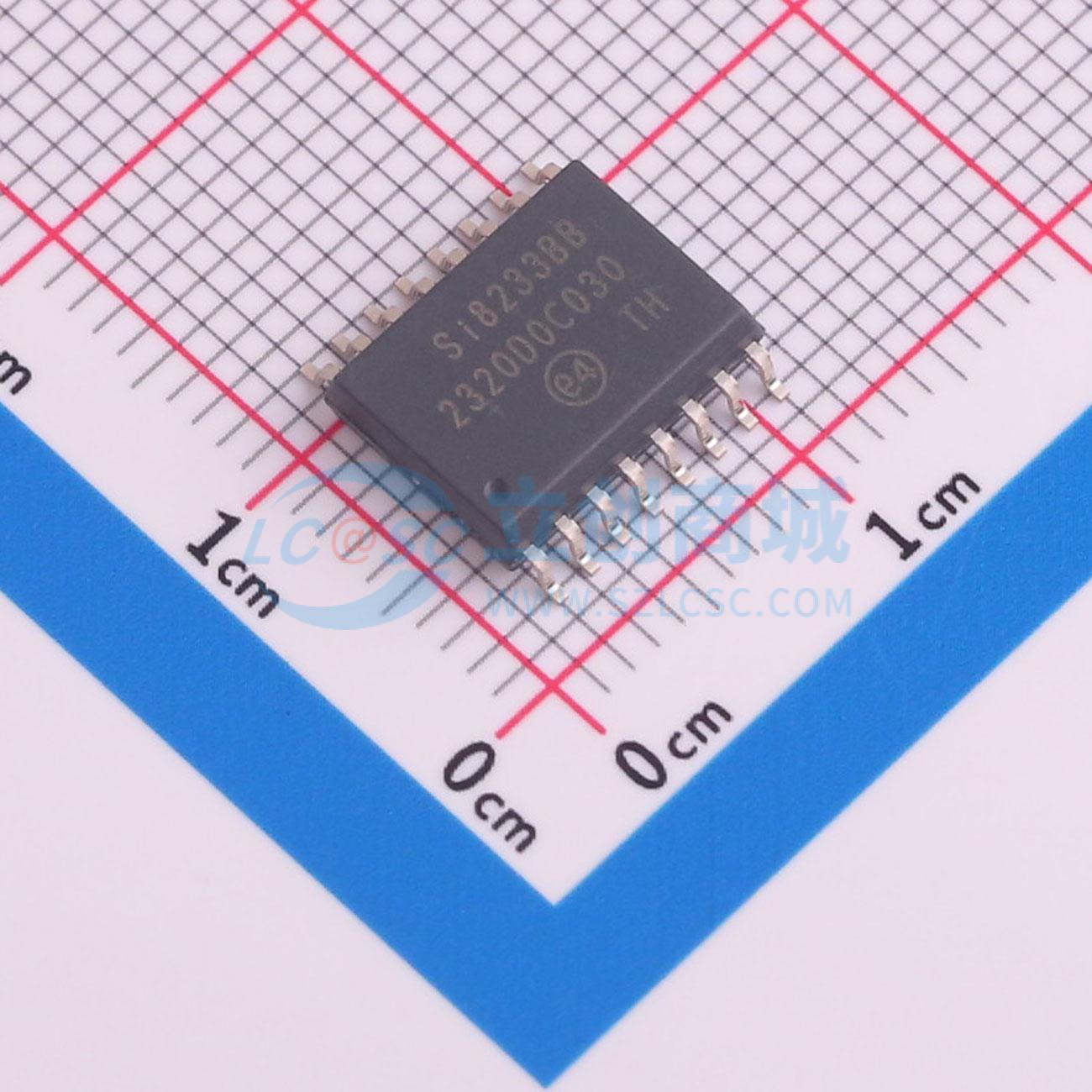

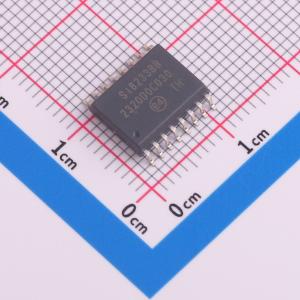

SI8233BB-D-ISR

品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8233BB-D-ISR
商品编号: C430245
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.826克(g)

商品参数

商品概述

Si823x隔离驱动器系列将两个独立、隔离的驱动器集成到一个封装内。Si8230/1/3/4是高侧/低侧驱动器，而Si8232/5/7/8是双驱动器。可选峰值输出电流为0.5 A (Si8230/1/2/7) 和4.0 A (Si8233/4/5/8) 的版本。所有驱动器的最大供电电压为24 V。 Si823x驱动器采用自主研发的硅隔离技术，提供符合UL1577的5 kVRMS耐受电压以及45 ns快速传送时间。驱动器输出可连接到相同或独立的地线进行接地，或者连接到正或负电压。单个控制输入 (Si8230/2/3/5/7/8) 或PWM输入 (Si8231/4) 配置提供滞后大于400 mV的TTL级兼容输入。高度的集成、低传送延时、较小的外形及其灵活性和成本效益性使Si823x系列非常适合MOSFET/IGBT门驱动器隔离应用。可以为某些部件编号提供汽车级。这些产品制造过程中的所有步骤均遵循汽车专用流程，能够确保汽车应用所需的稳健性和低缺陷率。

商品特性

两个完全隔离的驱动器集成在一个封装内
最高5 kVRMS输入到输出隔离
驱动器到驱动器差分电压峰值为1500VDC
HS/LS和双驱动器版本
最高8 MHz切换频率
0.5 A峰值输出 (Si8230/1/2/7)
4.0 A峰值输出 (Si8233/4/5/8)
高电磁抗扰度
符合RoHS的封装：SOIC-14/16宽体、SOIC-16窄体、LGA-14、QFN-14（与LGA-14封装引脚兼容）
AEC-Q100认证
可提供汽车级OPN
符合AIAG要求的PPAP文件支持
IMDS及CAMDS列表支持汽车应用

应用领域

供电系统
电机控制系统
直流到直流隔离供电
照明控制系统
等离子显示器
太阳能和工业变换器
车载充电器
电池管理系统
充电站
牵引逆变器
混合动力汽车
电池动力汽车

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1250个/圆盘，最小起订量 5 个)

个

起订量：5 个1250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET

	属性	参数值
	工作电压	2.7V~5.5V
	下降时间(tf)	12ns
	工作温度	-40℃~+125℃
