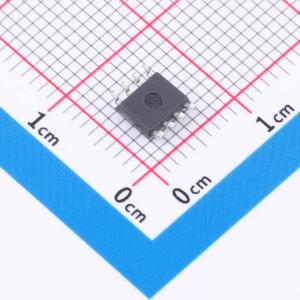

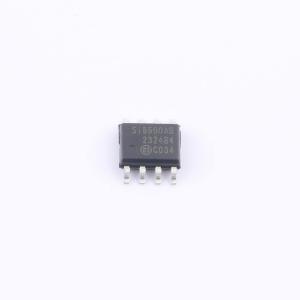

SI8600AB-B-IS

双向I2C隔离器带单向数字通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Si860x 系列隔离器是用于 I²C 和 SMBus 串口应用的单封装电流隔离解决方案。与光耦合器或其他数字隔离器相比，这些产品具有更短的传播延迟、更低的功耗、更小的安装尺寸，并且在不同温度和使用时长下运行更稳定。该系列的所有器件均包括热插拔、双向 SDA 和/或 SCL 隔离通道，采用漏极开路输出，灌电流能力为 35 mA，最高工作频率可达 1.7 MHz。8 引脚版本（Si8600）支持双向 SDA 和 SCL 隔离；Si8602 支持双向 SDA 和单向 SCL 隔离；16 引脚版本（Si8605、Si8606）具有两个单向隔离通道，可支持额外的系统信号，如中断或复位信号。所有版本均包含保护电路，可防止在未供电设备插入已供电系统时出现数据错误。尺寸小、安装成本低、功耗低和传播延迟短，使 Si860x 系列成为隔离 I²C 和 SMBus 串口的最佳解决方案。部分产品型号提供汽车级版本。这些产品在制造过程的所有环节均采用汽车专用流程，以确保满足汽车应用所需的可靠性和低缺陷率。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8600AB-B-IS
商品编号: C430261
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.195613克(g)

商品概述

Si860x 系列隔离器是用于 I²C 和 SMBus 串口应用的单封装电流隔离解决方案。与光耦合器或其他数字隔离器相比，这些产品具有更短的传播延迟、更低的功耗、更小的安装尺寸，并且在不同温度和使用时长下运行更稳定。该系列的所有器件均包括热插拔、双向 SDA 和/或 SCL 隔离通道，采用漏极开路输出，灌电流能力为 35 mA，最高工作频率可达 1.7 MHz。8 引脚版本（Si8600）支持双向 SDA 和 SCL 隔离；Si8602 支持双向 SDA 和单向 SCL 隔离；16 引脚版本（Si8605、Si8606）具有两个单向隔离通道，可支持额外的系统信号，如中断或复位信号。所有版本均包含保护电路，可防止在未供电设备插入已供电系统时出现数据错误。尺寸小、安装成本低、功耗低和传播延迟短，使 Si860x 系列成为隔离 I²C 和 SMBus 串口的最佳解决方案。部分产品型号提供汽车级版本。这些产品在制造过程的所有环节均采用汽车专用流程，以确保满足汽车应用所需的可靠性和低缺陷率。

商品特性

独立的双向 SDA 和 SCL 隔离通道
35 mA 灌电流的漏极开路输出
支持最高 1.7 MHz 的 I²C 时钟
单向隔离通道支持额外的系统信号（Si8605、Si8606）
最高 5000 VRMS 隔离
获得 UL、CSA、VDE、CQC 认证
在额定工作电压下使用寿命达 60 年
高电磁抗扰度
宽工作电源电压范围：3.0 至 5.5 V
宽温度范围：-40 至 +125 ℃
瞬态抗扰度 50 kV/μs
通过 AEC-Q100 认证
符合 RoHS 标准的封装：SOIC-8 窄体、SOIC-16 宽体、SOIC-16 窄体
提供汽车级产品型号：支持符合 AIAG 标准的 PPAP 文件，支持 IMDS 和 CAMDS 列表

应用领域

隔离式 I²C、SMBus
隔离式数字电源通信
以太网供电
电机控制系统
热插拔应用
智能电源系统
车载充电器
电池管理系统
充电站
牵引逆变器
混合动力电动汽车
纯电动汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	隔离式I2C
	时钟方向	双向
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
