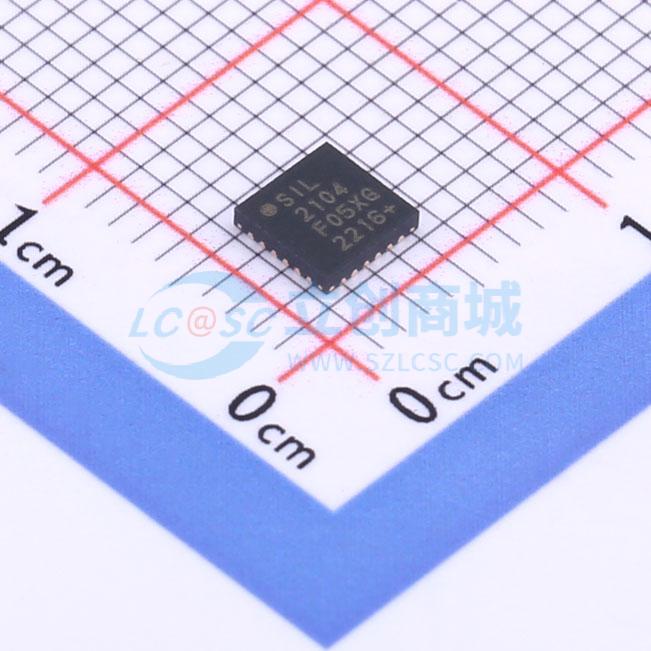

温馨提醒：图片仅供参考，商品以实物为准

CP2104-F03-GM

单片USB到UART桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Single-Chip USB to UART Data Transfer. Virtual COM Port Device Drivers. 支持USB 2.0全速（12 Mbps）。支持RS-232/RS-485信号。数据速率：300 bps 至 2 Mbits。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: CP2104-F03-GM
商品编号: C430013
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

商品概述

CP2104是一款高度集成的USB转UART桥接控制器，仅需最少的组件和PCB空间，就能为将RS - 232/RS - 485设计升级到USB提供简单的解决方案。CP2104在紧凑的4×4 mm QFN - 24封装（有时称为“MLF”或“MLP”）中集成了USB 2.0全速功能控制器、USB收发器、振荡器、一次性可编程ROM以及带有完整调制解调器控制信号的异步串行数据总线（UART）。无需其他外部USB组件。片上一次性可编程ROM可用于根据OEM应用需求自定义USB厂商ID、产品ID、产品描述字符串、电源描述符、设备版本号、设备序列号和GPIO配置。 Silicon Labs提供的免版税虚拟COM端口（VCP）设备驱动程序，可使基于CP2104的产品在PC应用程序中显示为COM端口。CP2104 UART接口实现了所有RS - 232/RS - 485信号，包括控制和握手信号，因此现有系统固件无需修改。该器件还具备多达四个GPIO信号，用户可将其定义用于状态和控制信息。通过V10引脚可支持低至1.8 V的I/O接口电压。在许多现有的RS - 232设计中，将设计从RS - 232升级到USB只需用CP2104替换RS - 232电平转换器。通过Silicon Labs的USBXpress驱动程序集可提供直接访问驱动支持。

商品特性

集成USB收发器；无需外部电阻
集成时钟；无需外部晶体
集成1024字节一次性可编程ROM，用于自定义产品信息
片上上电复位电路
片上稳压器：3.45 V输出
符合USB规范2.0；全速（12 Mbps）
通过SUSPEND和SUSPEND引脚支持USB挂起状态
具备所有握手和调制解调器接口信号
支持的数据格式：数据位：5、6、7和8；停止位：1、1.5和2；奇偶校验：奇校验、偶校验、标记校验、空格校验、无校验
波特率：300 bps至2 Mbits
576字节接收缓冲区；576字节发送缓冲区
支持硬件或X - On/X - Off握手
四个用于状态和控制的GPIO信号
使用V10引脚可配置I/O（1.8 V至VDD）
使用外部上拉电阻可配置I/O（VDD至5 V）
具备总线收发器控制的RS - 485模式
可与现有的COM端口PC应用程序配合使用
免版税分发许可
适用于Windows 7/Vista/XP/Server 2003/2000
适用于Mac OS - X
适用于Linux
免版税分发许可
适用于Windows CE 6.0、5.0和4.2
自供电：3.0至3.6 V
USB总线供电：4.0至5.25 V
I/O电压：1.8 V至VDD
符合RoHS标准的24引脚QFN（4×4 mm）
温度范围：–40至+85 ℃

应用领域

将RS - 232旧设备升级到USB
将RS - 485旧设备升级到USB
手机USB接口电缆
PDA USB接口电缆
USB转RS - 232串行适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0
	工作电压	3V~3.6V；1.8V

	属性	参数值
	数据速率	2Mbps
	工作温度	-40℃~+85℃
	工作电流	17mA
	静态电流	100uA
