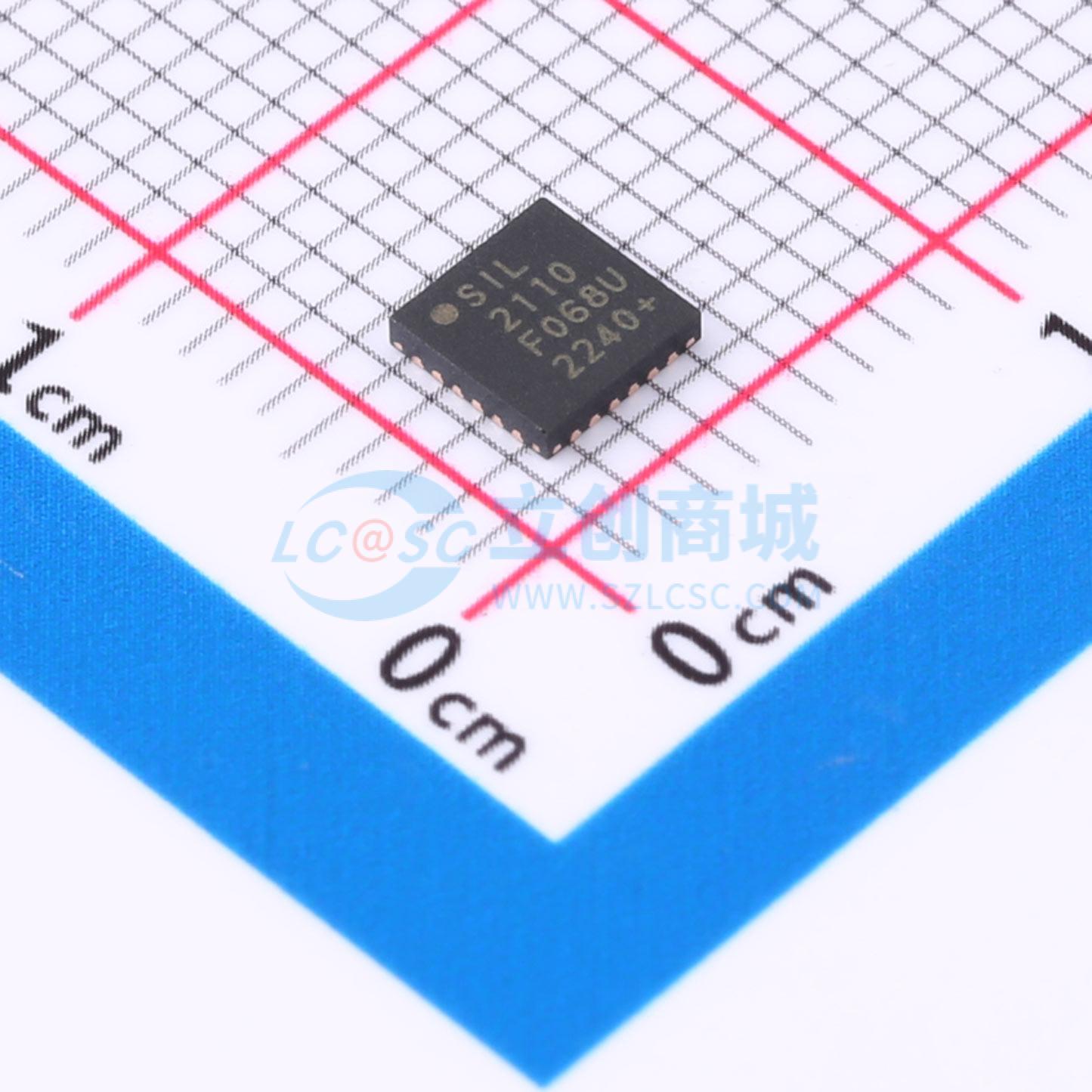

CP2110-F01-GM

CP2110是一款高度集成的HID USB转UART桥接控制器，只需最少的组件和PCB空间，就能为将RS - 232设计升级到USB提供简单的解决方案。CP2110集成了USB 2.0全速功能控制器、USB收发器、振荡器、一次性可编程ROM和异步串行数据总线（UART），采用紧凑的4x4 mm QFN24和5x5 mm QFN28封装（有时也称为“MLF”或“MLP”）。 片上一次性可编程ROM可根据OEM应用需求，对USB厂商ID、产品ID、制造商产品字符串、产品描述字符串、电源描述符、设备版本号、设备序列号和GPIO配置进行定制。 CP2110采用标准的USB HID设备类，大多数操作系统都原生支持该类设备，因此无需为该设备安装自定义驱动程序。Windows应用程序通过Silicon Labs提供的Windows DLL与CP2110进行通信。CP2110的接口规范也可供使用，以便为任何支持HID的操作系统开发API。 CP2110的UART接口实现了所有RS - 232信号，包括控制和硬件握手信号，因此现有系统固件无需修改。CP2110的UART功能包括支持300至1 Mbps的波特率、硬件流控制、支持5 - 8位数据位、5种奇偶校验类型以及支持RS - 485。该设备还具有总共10个GPIO信号，可由用户自定义用于状态和控制信息。其中6个GPIO信号支持可选功能，包括硬件流控制（RTS和CTS）、可配置的时钟输出（24 MHz至47 kHz）、RS - 485收发器控制以及TX和RX LED切换。在–GM封装中，通过V10引脚可支持低至1.8 V的I/O接口电压。在 - GM1封装中，V10引脚内部连接到VDD。

• 集成USB收发器，无需外部电阻
• 集成时钟，无需外部晶体
• 集成343字节一次性可编程ROM，用于存储可定制的产品信息
• 片上上电复位电路
• 片上电压调节器，输出3.45 V
• 符合USB 2.0规范，全速（12 Mbps）
• 通过SUSPEND引脚支持USB挂起状态
• 标准USB类设备，无需自定义驱动程序
• 支持Windows 7、Vista、XP、Server 2003、2000
• 支持Win CE 6.0、5.0和4.2
• 支持Mac OS - X
• 支持Linux
• 开放访问接口规范
• 提供用于快速应用开发的API
• 支持Windows 7、Vista、XP、Server 2003、2000
• 支持Mac OS X
• 自供电：3.0至3.6 V
• USB总线供电：4.0至5.25 V
• I/O电压：1.8 V至VDD
• 流控制选项：硬件（CTS / RTS）、无流控制
• 支持的数据格式：数据位：5、6、7和8；停止位：1、1.5和2；奇偶校验：奇校验、偶校验、标记校验、空格校验、无校验
• 波特率：300 bps至1 Mbps
• 480字节收发缓冲区
• 带总线收发器控制的RS - 485模式
• 线路中断传输
• 10个GPIO引脚，可配置选项
• 可用作输入、开漏或推挽输出
• 为外部设备提供可配置的时钟输出 - 24 MHz至47 kHz
• RS - 485总线收发器控制
• 发送时切换LED
• 接收时切换LED
• 温度范围：-40至+85 ℃
