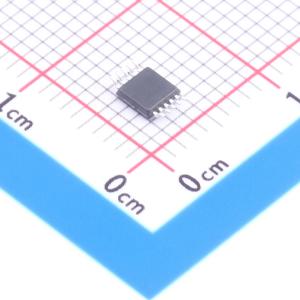

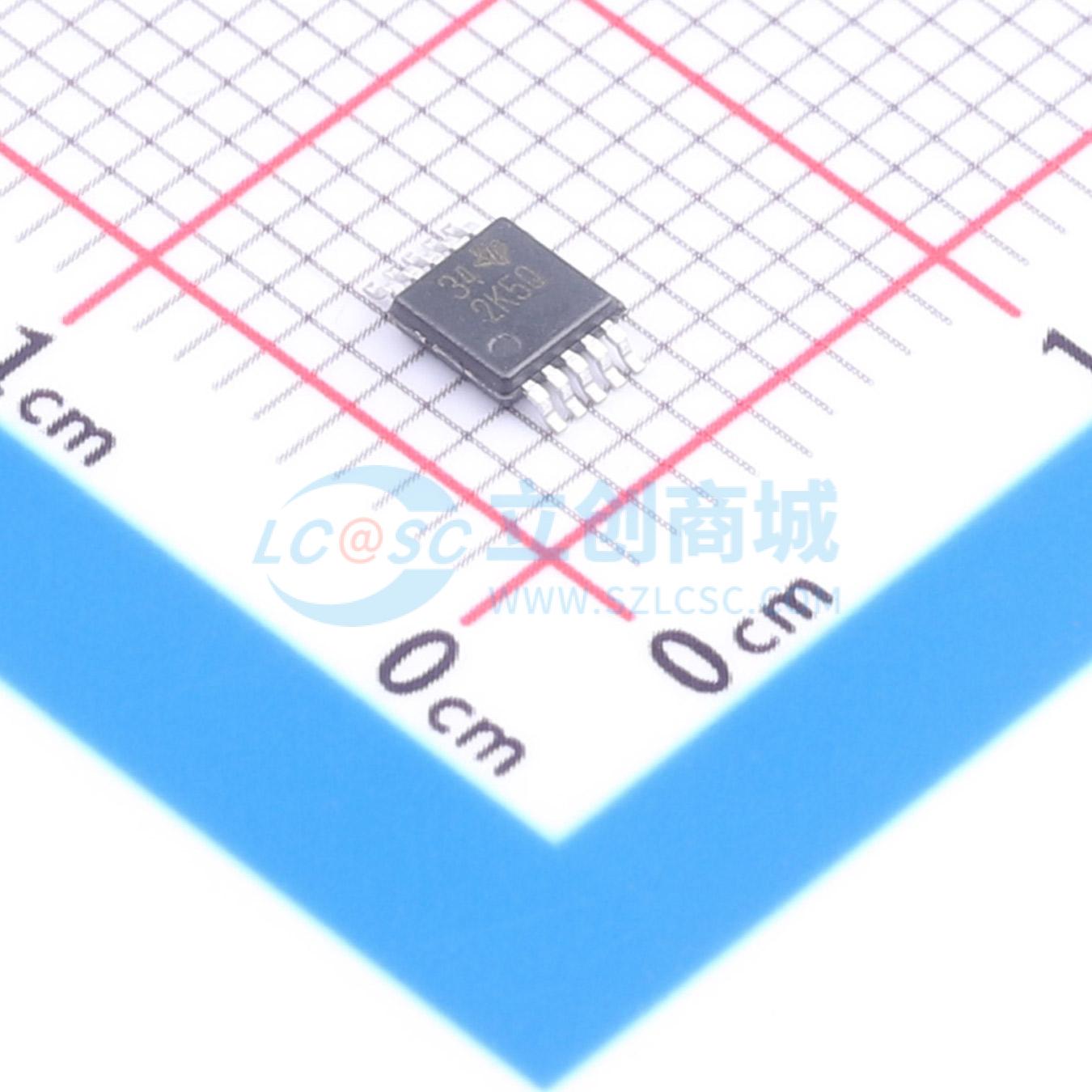

温馨提醒：图片仅供参考，商品以实物为准

INA230AIDGST

具有警报功能的36V I2C输出电流、电压和功率监控器

描述: INA230 具有警报功能的 36V、16 位、I²C 输出电流、电压和功率监测器
品牌名称: TI(德州仪器)
商品型号: INA230AIDGST
商品编号: C3687510
商品封装: VSSOP-10
包装方式: 编带
商品毛重: 0.16675克(g)

商品参数

商品概述

INA230 是一款具有 I2C 接口（特有 16 个可编程地址）的双向电流和功率监视器。INA230 监视分路电压压降和总线电源电压。可编程校准值、转换时间、和取平均值，与一个内部乘法器相组合，实现电流值（安培）和功率值（瓦）的直接读取。 INA230 可检测 0V 至 36V 总线上的电流，由 2.7V 至 5.5V 单电源供电，电源电流消耗为 330 μA （典型值）。INA230 额定运行温度范围为 – 40°C 至 +125°C 。

商品特性

总线电压检测范围为 0V 至 36V
高侧或低侧检测电流、电压和功率报告
高准确度：– 0.3% 增益误差（最大值）
25 μv 失调电压（最大值）
可配置取平均选项
可编程警报阈值
电源运行电压：2.7V 至 5.5V
封装：
- 16 引脚 RGT (VQFN)
- 10 引脚 DGS (VSSOP)

应用领域

服务器
计算机
电源管理
电池充电器
电源
测试设备
电信设备

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电流监视器
	输出类型	开漏
	工作电压	2.7V~5.5V

	属性	参数值
	手动复位	无
	看门狗定时器	无
	工作温度	-40℃~+125℃
	静态电流(Iq)	330uA
