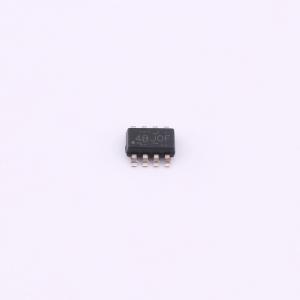

TPS37044BJOFDDFR

TPS3704x 是一款低功耗精密窗口或标准电压监控器，可配置为四通道、三通道、双通道或单通道。各通道的阈值精度为 ±1% 。该器件采用 8 引脚 (1.6mm x 2.9mm) SOT-23 封装，可实现小尺寸解决方案。TPS3704x 支持精确阈值检测并具有高分辨率，非常适合采用低电压电源轨且电源容差裕度非常小的系统。内置低阈值迟滞和固定复位延迟（tD 可选范围为 20μs 至 1200ms），可防止在监控多个电压轨时发出虚假复位信号。 TPS3704x 无需任何外部电阻器来设置过压和欠压复位阈值，因此进一步优化了整体精度、成本和解决方案尺寸，提高了安全系统的可靠性。 独立的 VDD 和 SENSEx 引脚支持监控 VDD 以外的轨电压，也可用作按钮输入。SENSEx 引脚支持使用可选的外部电阻器。TPS3704x 上的所有通道均可自定义为自己的过压和欠压窗口检测，其上限和下限阈值公差可为对称或非对称式。

• 专为高性能和安全性而设计
• 输入电流（4 通道）：IDD = 15μA（最大值）
• 高阈值精度：±1%（最大值）
• 内置精密迟滞：V_HYS（V_IT > 800mV） = 0.75%（典型值）
• 专为功能安全应用开发
• 有助于进行 IEC 61508 系统设计的文档
• 系统可满足 SIL 3 等级要求，硬件可满足 SIL 1 等级要求
• 自检 - 手动设置适用于多种应用
• 四通道、三通道、双通道或单通道电压监控器
• 4、3、2、1 - 通道输入电压范围：V_DD = 1.7V 至 6V
• (UV/OV) 阈值精度：±0.1%（典型值）
• 每个通道均可独立配置：窗口、UV 或 OV
• 窗口公差：±3% 至 ±11%（可编程为非对称）
• 高阈值分辨率：V_IT ≤ 0.8V: 20mV 阶跃；V_IT > 0.8V: 0.5% 或 20mV 阶跃二者中的较小者
• 每个通道的阈值电压 V_IT 均可独立设置
• 所有通道上的按钮监视器复位延时时间 (tD)：23 个固定时间选项，范围为 20µs（最小值）至 1200ms（最大值）
• 温度范围：-40°C 至 +125°C
• 多种输出拓扑：
  • TPS3704xxxO：漏极开路，低电平有效 (RESET)
  • TPS3704xxxL：推挽，低电平有效 (RESET)
  • TPS3704xxxH：推挽，高电平有效 (RESET)

• 工厂自动化
• 楼宇自动化
• 医疗
• 电机驱动器
• 电网基础设施
• 无线基础设施
• 数据中心和企业计算
