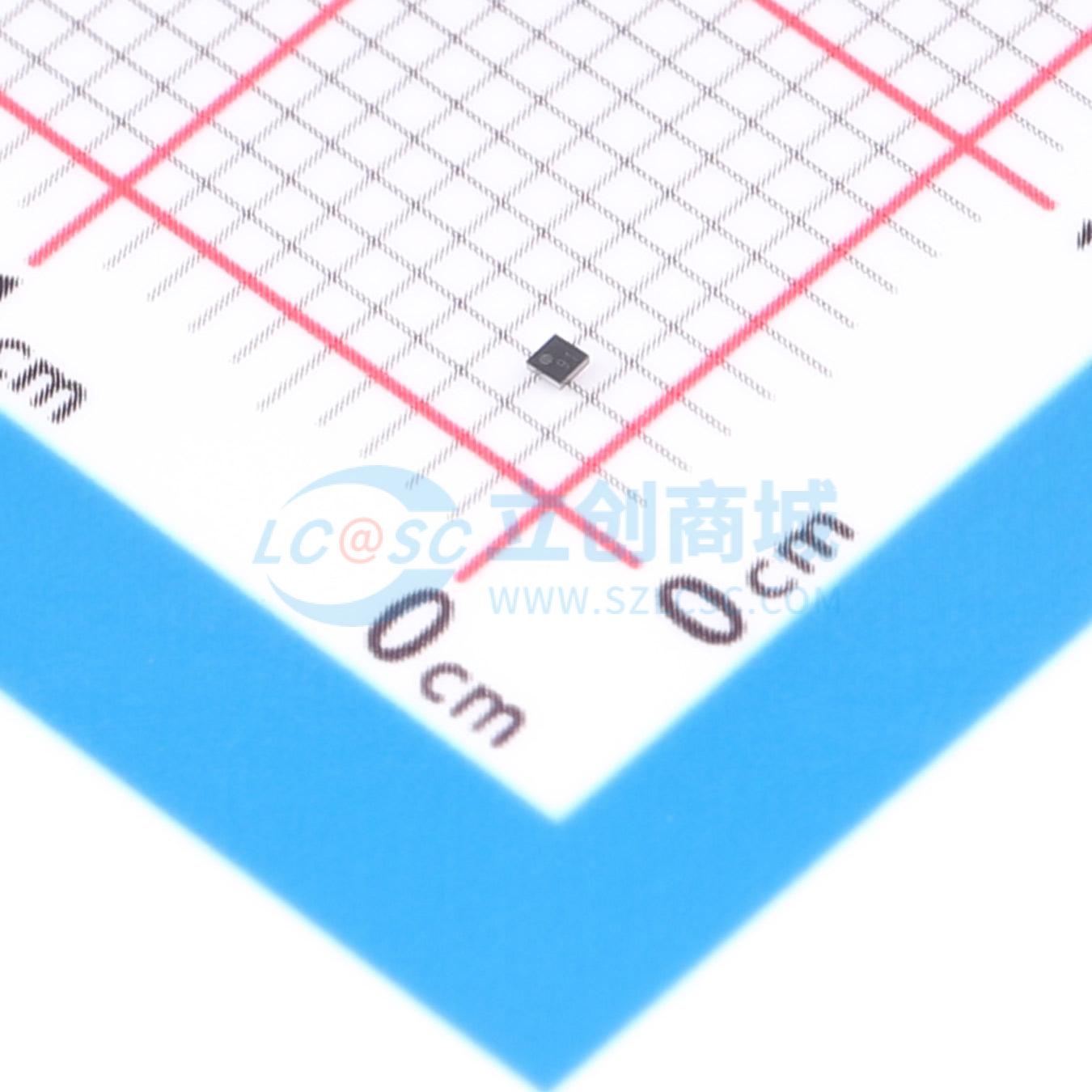

TLV841SADL01YBHR

TLV841 是一款微功耗精密电压监控器，阈值精度为±0.5% ，采用超小型 DSBGA 封装。TLV841 可提供三种引脚排列系列（S、M、C），解决方案总尺寸非常小，可提供许多独特选项。监控电压轨或按钮信号时，内置迟滞及固定或可编程 (TLV841C) 复位延时可防止发出错误复位信号。在 TLV841S 的低电平有效输出端，通过在 SENSE 和 RESET 引脚之间添加外部电阻器，可增加电压阈值迟滞。TLV841 具有精度高、功耗低、特性出色、外形紧凑等优点，可为个人和消费类产品等各种电池供电应用提供理想解决方案。通过单独的 VDD 和 SENSE (TLV841S) 引脚，可实现高可靠性系统所需的冗余。SENSE 已从 VDD 去耦，能监控除 VDD 外的轨电压，也可用作按钮输入。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。TLV841S 无需外部电容器即可提供固定复位延时计时选项。CT 引脚悬空时，TLV841C 支持包括下限延时的可编程复位延时时间。TLV841M 提供单独的手动复位 (MR) 引脚，可通过外部信号强制创造复位条件，也可用作按钮输入。TLV841M 可设置为 VDD 和 MR 引脚监控，从而创建简易双通道监控器解决方案。TLV841 的工作温度范围为 -40℃ 至 +125℃ (TA)。

• 纳米静态电流：125nA（典型值）
• 高阈值精度：±0.5%（典型值）
• 内置精密迟滞 (V HYS)：5%（典型值）
• 工作电压范围：0.7V 至 5.5V
• 可调节阈值电压：0.505 V（典型值）
• 固定电压 (V [T - ])：0.8 V 至 4.9 V（步长为 0.1 V）
• 独立 SENSE 引脚 (TLV841S)
• 低电平有效手动复位 (MR) (TLV841M)
• TLV841 的按钮监控（S/M 系列）
• 复位延时时间 (t D)：可基于电容器编程 (TLV841C)
• 下限延时时间：40 μA（典型值），无电容器
• 复位延时时间 (t D)：固定延时时间选项（TLV841M 和 TLV841S）：40 μs、2ms、10ms、30ms、50ms、80ms、100ms、150ms、200ms
• 温度范围： -40℃ 至 +125℃
• TLV841xxDL：开漏，低电平有效 (RESET)
• TLV841xxPL：推挽，低电平有效 (RESET)
• TLV841xxDH：开漏，高电平有效 (RESET)
• TLV841xxPH：推挽，高电平有效 (RESET)
• 封装：0.73mm x 0.73mm DSBGA

• 包括可穿戴设备和助听设备在内的个人电子产品
• 家庭影院和娱乐系统
• 电子销售终端
• 电网基础设施
• 数据中心和企业级计算
