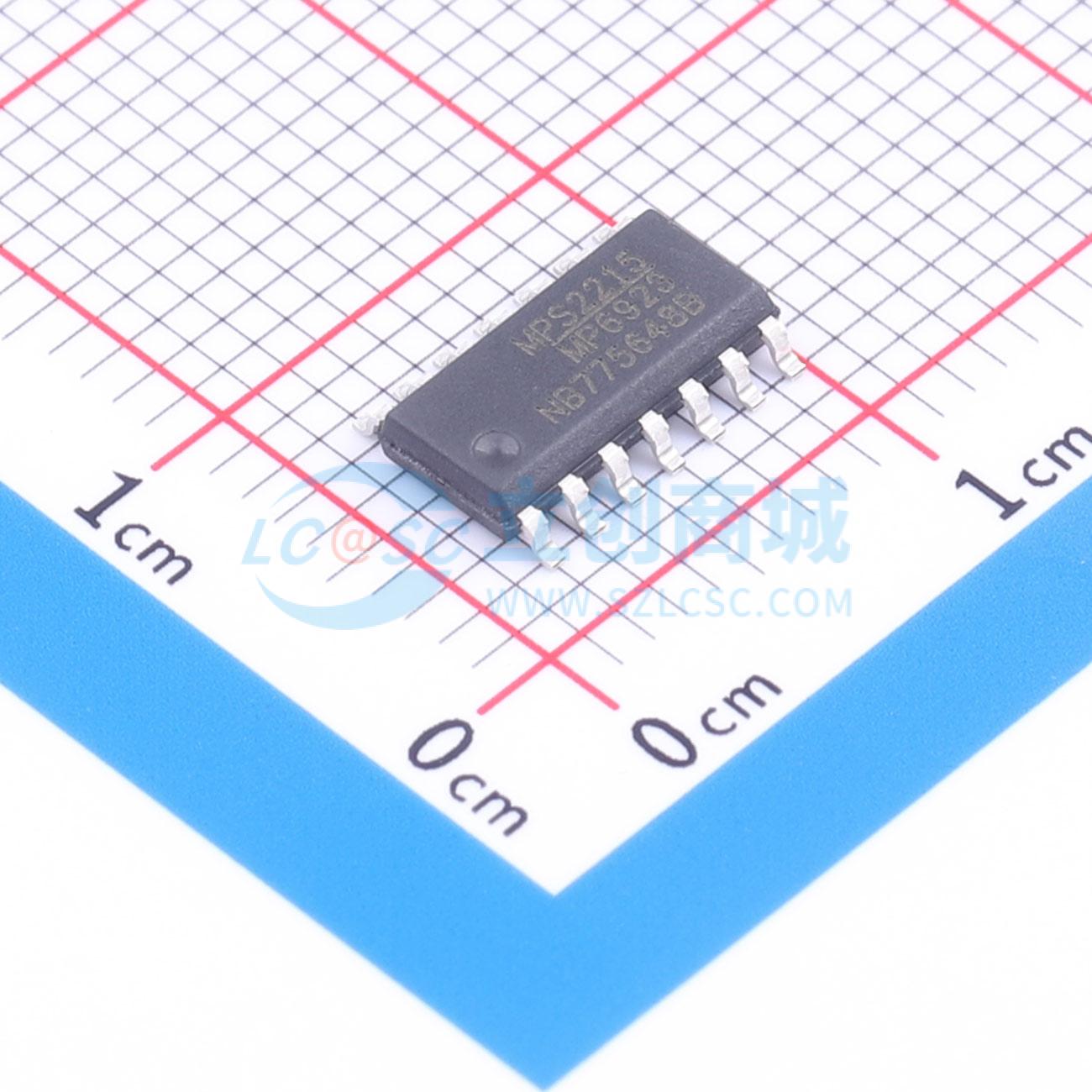

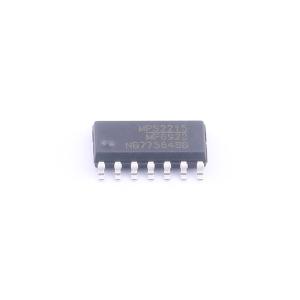

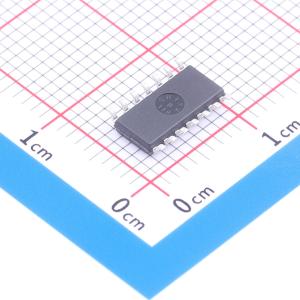

MP6923GS-Z
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~24V | |
| 开关频率 | 300kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.5W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 同步整流驱动；过热保护(OTP)；轻载高效模式；欠压锁定；前沿消隐 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CRM；DCM；CCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
MP6923 是一款用于 LLC 谐振转换器中同步整流的双通道快速关断智能整流器。该集成电路驱动两个 N 沟道 MOSFET，并将其正向压降调节至约 15mV。该集成电路在开关电流变为负值之前关断两个 MOSFET。MP6923 采用轻载功能，在轻载条件下锁定关断栅极驱动器，将电流限制在 600μA 以下。其快速关断特性使其支持连续导通模式和非连续导通模式。内部防反弹逻辑功能确保 MOSFET 安全运行。MP6923 所需外部元件数量极少且均为标准易得器件，采用 SOIC14 封装。
商品特性
- 兼容标准与逻辑电平 MOSFET
- 符合能源之星 0.5W 待机要求
- VDD 工作电压范围 8V 至 24V
- 15mV VDS 调节功能
- 快速关断：总延迟 20ns
- 防反弹逻辑
- 最高开关频率 300kHz
- 轻载模式功能，静态电流 < 600μA
- 支持 CCM、CrCM 和 DCM 运行模式
- 采用 SOIC14 封装
应用领域
- AC/DC 适配器
- 液晶显示器与等离子电视
- 电信设备
- 开关电源
