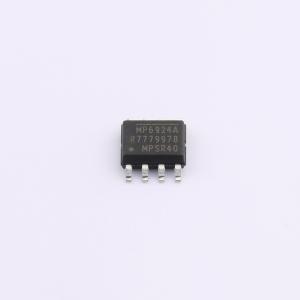

温馨提醒：图片仅供参考，商品以实物为准

MP6924AGS-Z

快速关断、CCM/DCM兼容的双LLC同步整流器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP6924、MP6924A 是一款双路、快速关断的智能整流器，用于 LLC 谐振转换器中的同步整流。该 IC 驱动两个 N 沟道 MOSFET，将其正向压降调节至 Vfwd（MP6924：45mV，MP6924A：29mV），并在开关电流变为负值之前关断 MOSFET。MP6924、MP6924A 具有轻载功能，可在轻载条件下锁存栅极驱动器，将电流限制在 175μA。MP6924、MP6924A 的快速关断功能支持连续导通模式（CCM）和不连续导通模式（DCM）。MP6924、MP6924A 所需的外部标准元件数量极少，且采用 SOIC - 8 封装。
品牌名称: MPS(芯源)
商品型号: MP6924AGS-Z
商品编号: C3687423
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

MP6924、MP6924A 是一款双路、快速关断的智能整流器，用于 LLC 谐振转换器中的同步整流。该 IC 驱动两个 N 沟道 MOSFET，将其正向压降调节至 Vfwd（MP6924：45mV，MP6924A：29mV），并在开关电流变为负值之前关断 MOSFET。 MP6924、MP6924A 具有轻载功能，可在轻载条件下锁存栅极驱动器，将电流限制在 175μA。 MP6924、MP6924A 的快速关断功能支持连续导通模式（CCM）和不连续导通模式（DCM）。 MP6924、MP6924A 所需的外部标准元件数量极少，且采用 SOIC - 8 封装。

商品特性

可与标准和逻辑电平 MOSFET 配合使用，符合能源之星标准
快速关断，总延迟 35ns
4.2V~35V 宽 VDD 工作范围
轻载模式下静态电流低至 175μA
支持 CCM、CrCM 和 DCM 工作模式
支持高端和低端整流
在典型笔记本适配器中可节省高达 1.5W 的功率
采用 SOIC - 8 封装

应用领域

交流/直流适配器
电脑电源
LCD 和 LED 电视
隔离式直流/直流电源转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.2V~35V

	属性	参数值
	特性	过热保护(OTP)
	工作温度	-40℃~+125℃
	工作模式	CCM；CRM；DCM
