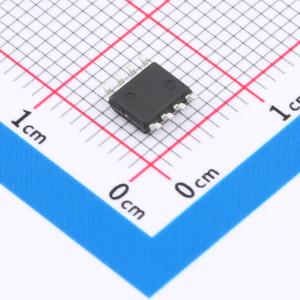

温馨提醒：图片仅供参考，商品以实物为准
MP6902DS-LF-Z
8V~24V
SMT扩展库PCB免费打样
- 描述
- MP6902是一款用于反激式转换器的低压降二极管仿真IC，它与外部开关配合使用，可替代肖特基整流二极管，实现高效率转换。该芯片将外部开关的正向压降调节至约70mV，并在电压变为负时立即将其关断。MP6902具备轻载睡眠模式，可将静态电流降至<300μA。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6902DS-LF-Z
- 商品编号
- C3688052
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~24V | |
| 开关频率 | 400kHz | |
| 耗散功率(Pd) | 1400mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
MP6902是一款用于反激式转换器的低压降二极管仿真IC，它与外部开关配合使用，可替代肖特基整流二极管，实现高效率转换。该芯片将外部开关的正向压降调节至约70mV，并在电压变为负时立即将其关断。MP6902具备轻载睡眠模式，可将静态电流降至<300μA。
商品特性
- 支持DCM和准谐振反激式转换器
- 可与12V标准和5V逻辑电平FET配合使用
- 符合能源之星1W待机要求
- VDD范围为8V至24V
- 具备70mV VDS调节功能
- 快速关断，总延迟为20ns
- 最高开关频率400kHz
- 轻载模式功能，静态电流<300μA
- 支持高端和低端整流
- 在典型笔记本适配器中可节省高达1.5W的功率
应用领域
- 工业电源系统
- 分布式电源系统
- 电池供电系统
- 反激式转换器
